Todas las mañanas a las EPTAHUB, Mi equipo recibe decenas de nuevas solicitudes de proyectos de gerentes de producto, fundadores de empresas de hardware e ingenieros mecánicos. Todos buscan lo mismo: convertir sus ideas digitales en piezas físicas de alta calidad utilizando nuestra flota de fabricación aditiva industrial, máquinas que a menudo cuestan más de 500 000 dólares cada una.
Sin embargo, aproximadamente el 40% de las veces, lo primero que tenemos que hacer es pulsar "responder" y pedirles que envíen un archivo diferente.
Si eres nuevo en el lado de fabricación del desarrollo de productos, probablemente hayas escrito “¿Cuáles son los diferentes tipos de archivos para impresión 3D?” en un motor de búsqueda. El problema es que Internet generalmente te dará respuestas orientadas a aficionados. Verás artículos sobre cómo encontrar Archivos STL gratuitos para impresión 3D, enlaces a repositorios de consumidores como Thingiverse, y tutoriales que responden ¿Qué tipo de archivo se necesita para imprimir en 3D con la Ender 3? ordenadores de sobremesa.
Si simplemente te diviertes imprimiendo un juguete de plástico en tu garaje, descargar un archivo cualquiera de internet no supone ningún problema. Pero si intentas lanzar un producto comercial, crear un prototipo de una carcasa médica precisa o fabricar un soporte de aluminio a medida, enviar el tipo de archivo incorrecto a un fabricante profesional supone un gran obstáculo. Esto conlleva retrasos en los presupuestos, fallos en la impresión y miles de dólares en tiempo perdido.
Para una impresora 3D de alta gama, tu archivo no es solo una imagen; es un conjunto preciso de instrucciones matemáticas. Si los cálculos son incorrectos o si el formato del archivo limita los datos, la pieza física resultará defectuosa.
El concepto clave: Modelos inteligentes frente a mallas simples.
Antes de debatir sobre qué extensión de archivo es la mejor, es fundamental comprender las dos formas fundamentalmente diferentes en que las computadoras procesan las formas 3D. Si comprende este concepto, todo lo demás relacionado con los archivos de impresión 3D tendrá sentido.
1. Modelado de cuerpos sólidos (el archivo “inteligente”)

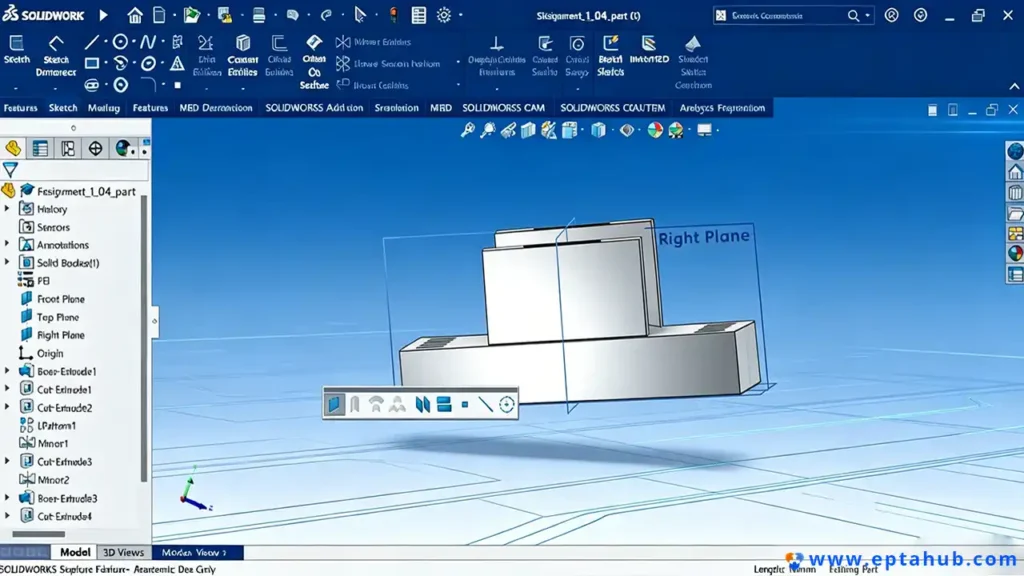

Cuando se diseña una pieza en un software CAD profesional como SolidWorks, Fusion360 o Inventor, el ordenador utiliza matemáticas complejas (denominadas NURBS) para construir la forma.
Si dibujas un cilindro, el software no dibuja un montón de líneas. Escribe una ecuación matemática que define el radio exacto, la altura y el centro volumétrico. Como es puramente matemático, es infinitamente suave e infinitamente escalable. Más importante aún, mantiene un "historial paramétrico". La computadora sabe por qué La forma se ve así. Es un archivo inteligente.
2. Mallas poligonales (El archivo “tonto”)

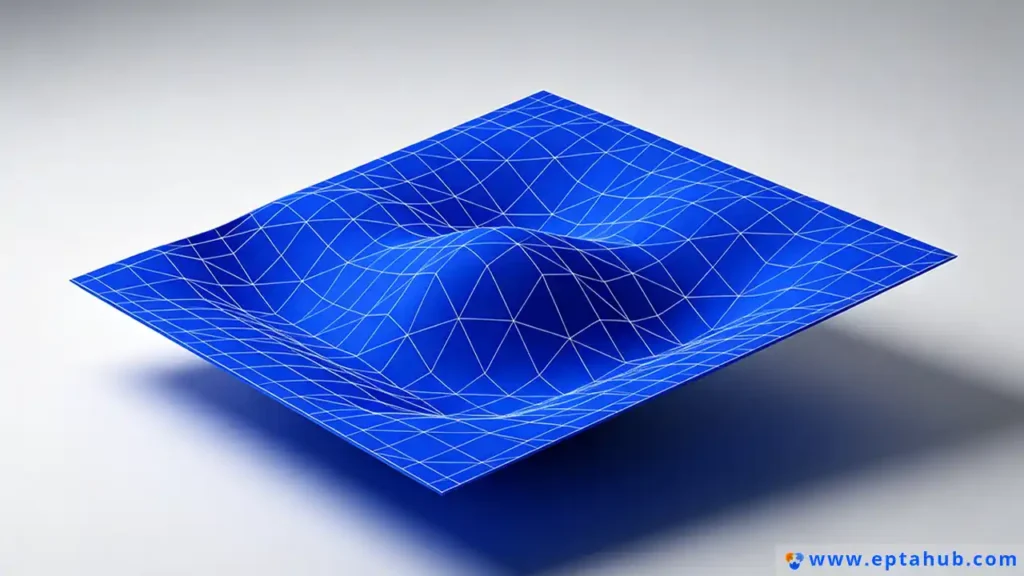

Ahora bien, supongamos que tomas ese cilindro matemático perfecto y lo exportas a un formato de malla básico. El software elimina inmediatamente todas las fórmulas matemáticas. Envuelve la forma exterior con una malla compuesta por cientos de triángulos planos en 2D.
La computadora ya no sabe que está viendo un cilindro. Simplemente ve una cáscara hueca formada por triángulos dispuestos en forma circular. El volumen interno ha desaparecido, las curvas se han falsificado y la historia matemática se ha borrado. Ahora es un archivo sin sentido.
Teniendo en cuenta esa regla, veamos los formatos de archivo reales que deberías (y no deberías) subir. EPTAHUB.
El estándar de oro: el archivo STEP/STP
Si le preguntas a cualquier ingeniero de fabricación experimentado, “¿Qué tipo de dibujo se necesita para la impresión 3D?”, Todos te darán exactamente la misma respuesta: Por favor, envíenos el archivo STEP 3D.
El archivo STEP (Estándar para el intercambio de datos de modelos de productos, generalmente guardado como .stp o .paso) es el rey indiscutible de la fabricación profesional.
¿Por qué STP es el estándar?
STEP es un formato universal y no propietario que conserva la geometría de cuerpo sólido "inteligente" de la que acabamos de hablar. Ya sea que su equipo haya diseñado la pieza en una licencia de software de ingeniería premium de 10 000 USD o en un programa básico para estudiantes, exportarla como un archivo STEP permite a nuestros ingenieros en EPTAHUB para abrirlo de forma nativa sin errores de traducción ni pérdida de datos.
¿Por qué EPTAHUB exige archivos STEP?
Cuando los clientes me preguntan, “¿Qué formato, STL o STP, es mejor para la impresión 3D?”, La respuesta es STP, y la razón es la posibilidad de edición.
Cuando subes un archivo para solicitar un presupuesto, rara vez se envía directamente a la impresora. Mi equipo tiene que revisarlo para asegurarse de que realmente resistirá el proceso de impresión.
- Si una junta de encaje a presión es demasiado delgada y se romperá durante el procesamiento posterior, debemos engrosarla.
- Si un agujero es ligeramente demasiado pequeño para un tornillo estándar, tendremos que agrandarlo.
Dado que un archivo STEP es un sólido matemático inteligente, mis ingenieros pueden hacer clic fácilmente en ese orificio y cambiar el diámetro de 3,0 mm a 3,2 mm en cuestión de segundos. Podemos medir con precisión el grosor de las paredes y ajustar la geometría para garantizar el éxito de su prototipo.
Si en su lugar nos envía un archivo STL, no podremos hacer ninguna de esas cosas.
El formato heredado: el archivo STL
Si el archivo STEP es el héroe de fabricación moderna, El archivo STL es como ese abuelo testarudo que se niega a jubilarse.
Inventado a finales de la década de 1980, STL significa Standard Tessellation Language (Lenguaje de Teselación Estándar). Si observa el volumen de búsquedas para el formato de archivo para impresora 3D stl, Es enorme. Es el formato más común del mundo y todos los programas de corte del planeta lo aceptan.
Pero que algo sea popular no significa que sea bueno.
El fallo fatal de los archivos STL
Como ya comentamos, un archivo STL convierte tu hermoso modelo CAD en una simple malla de triángulos planos. Esto crea dos problemas enormes cuando intentas fabricar piezas precisas:
1. El problema de la curva facetada (problemas de resolución)
Dado que un archivo STL está compuesto enteramente de triángulos planos, no puede crear físicamente una curva perfecta. Si quieres que una clavija perfectamente redonda encaje sin problemas en un agujero perfectamente redondo, tendrás problemas.
Cuando lo descubras Cómo crear archivos STL para impresión 3D En su software, se ve obligado a elegir una “resolución” de exportación.”
- Si ajustas la resolución demasiado baja, el software usará menos triángulos, pero de mayor tamaño. Tu cilindro perfectamente redondo se imprimirá con la apariencia de una señal de stop. Tendrá facetas visibles y las piezas no encajarán.
- Si se ajusta la resolución demasiado alta (intentando forzar al software a usar millones de triángulos microscópicos para simular una curva suave), el tamaño del archivo aumenta a cientos de megabytes. Esto crea archivos enormes y lentos que frecuentemente provocan fallos en el software de segmentación.
2. El problema de la cero editabilidad
Cuando un cliente envía un archivo STL a EPTAHUB y nos piden casualmente que “simplemente muevamos ese orificio de montaje dos milímetros”, por lo general no se dan cuenta de que están pidiendo un pequeño milagro.
Dado que el archivo STL es simplemente una estructura hueca de triángulos, el ordenador no reconoce el agujero como tal. Para moverlo, tendríamos que seleccionar manualmente cientos de triángulos digitales individuales y arrastrarlos por la pantalla sin romper la malla. Es un proceso increíblemente frustrante que hace perder tiempo. En la mayoría de los casos, tenemos que rechazar el archivo y pedirle al cliente que vuelva a su software original, realice el cambio y envíe un nuevo archivo.
¿Cuándo es aceptable un STL?
No estoy diciendo que nunca debas usar un archivo STL. Si estás imprimiendo algo puramente estético, como un mapa topográfico, un mango ergonómico contorneado o una forma orgánica donde las tolerancias mecánicas exactas no importan, un archivo STL es perfectamente válido.
Pero si imprimes una carcasa mecánica o un accesorio personalizado que requiere dimensiones exactas y fiables, el formato STL introduce una capa innecesaria de aproximación geométrica. Envía el archivo STEP y deja que el software avanzado del fabricante se encargue de la conversión de la malla justo cuando sea necesario.
¿Qué es mejor, STL u OBJ?
Si pasas algún tiempo mirando foros de diseño industrial, inevitablemente verás gente discutiendo sobre “¿Qué es mejor, San Luis o OBJ?”
Para responder a esto, hay que analizar el origen del archivo OBJ. El formato OBJ no fue inventado por ingenieros mecánicos; fue desarrollado por Wavefront Technologies para la industria de la animación 3D y los videojuegos.
Al igual que el STL, el OBJ es un archivo de malla poligonal. Descompone tu modelo en formas planas. Sin embargo, mientras que un STL puede solo Un archivo OBJ puede usar triángulos, polígonos complejos (como cuadriláteros y hexágonos). Pero, lo que es más importante, el archivo OBJ contiene un arma secreta: Mapeo de datos.
Cuando el color y la textura importan
Un archivo STL es completamente insensible al color. Si diseñas una carcasa atractiva en tu software con un logotipo rojo y botones azules, y la exportas como un archivo STL, la impresora solo verá una mancha gris.
Sin embargo, un archivo OBJ puede contener un archivo adjunto. .MTL Archivo (Biblioteca de plantillas de materiales). Este archivo adicional le indica a la impresora 3D exactamente de qué color debe ser cada polígono.
Si vienes a EPTAHUB Si desea utilizar nuestra tecnología PolyJet (un proceso de impresión de alta tecnología que permite imprimir prototipos fotorrealistas a todo color), un archivo STL resulta inútil. Necesitamos el archivo OBJ para indicarle a nuestra máquina dónde inyectar la resina roja y dónde la resina transparente.
Entonces, ¿cuál es mejor?
- Si imprimes un soporte metálico puramente estructural mediante DMLS, son idénticos (y, en realidad, deberías usar un archivo STEP de todos modos).
- Si está imprimiendo un modelo arquitectónico a todo color o un producto de consumo Para una maqueta que debe verse exactamente como el producto final para una sesión de fotos de marketing, el formato OBJ es muy superior.
El reemplazo moderno: ¿Qué es el archivo 3MF?
Durante décadas, la industria de la impresión 3D se ha quejado de las limitaciones de los archivos STL. Son demasiado grandes, no contienen datos de color y son propensos a errores matemáticos (que analizaremos a continuación).
Hace unos años, un consorcio de importantes empresas tecnológicas (incluidas Microsoft, HP y Autodesk) se reunieron y decidieron acabar definitivamente con el STL. Crearon el 3MF (Formato de fabricación 3D).
Si estás mirando algo moderno software de impresión 3D, notará que casi todos ellos lo están presionando para que guarde sus proyectos como .0,3 mf archivos.
Por qué el 3MF es el futuro de la industria
El archivo 3MF fue creado específicamente para las realidades de la era moderna. fabricación aditiva.

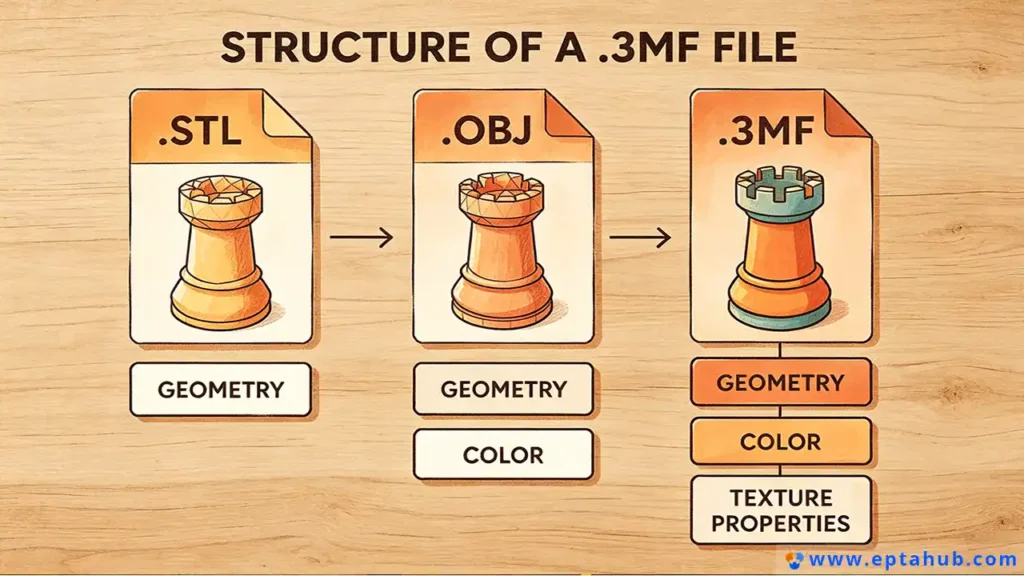

- Es un paquete todo en uno: A diferencia de OBJ, que requiere un archivo separado
.MTLPara el archivo de color, un archivo 3MF comprime la geometría, los datos de color, las propiedades del material e incluso la configuración de la impresora (como las estructuras de soporte y la densidad de relleno) en un único archivo zip ligero. - Evita errores: Los archivos 3MF están diseñados intrínsecamente para evitar los errores de "no manifold" que constantemente afectan a los archivos STL.

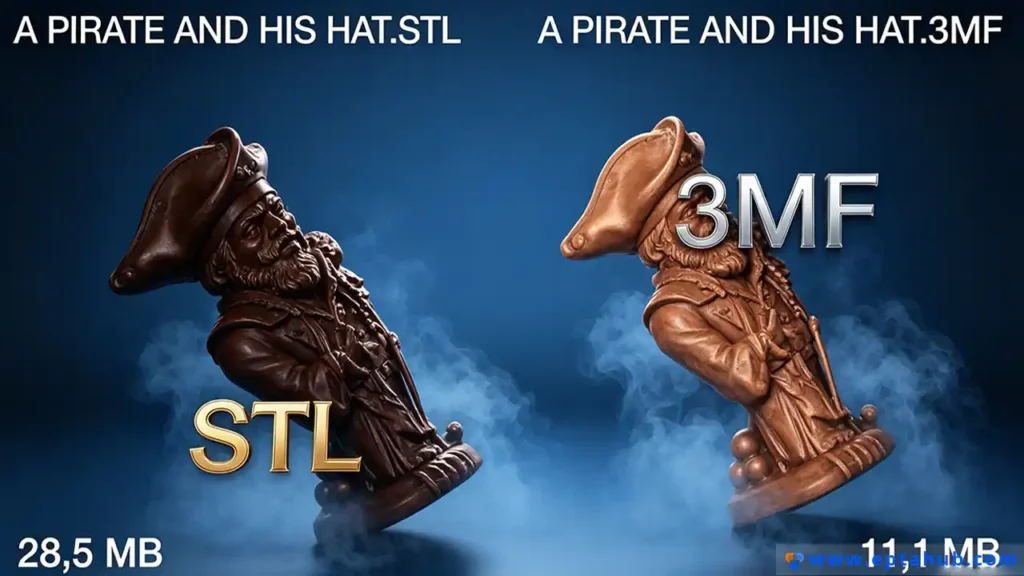

- Tamaños de archivo más pequeños: Una malla muy detallada que ocupa 150 megabytes como archivo STL podría ocupar solo 30 megabytes como archivo 3MF, lo que facilita enormemente enviarla por correo electrónico a un fabricante o subirla a un portal de presupuestos.
En EPTAHUB, Si un cliente insiste en enviar un archivo de malla en lugar de un modelo CAD sólido, le recomendamos encarecidamente que utilice el formato 3MF en lugar de STL. Esto simplifica mucho las cosas para todos los implicados.
¿Son iguales todos los archivos de impresión 3D?
La respuesta corta es no. Pero la respuesta más larga y dolorosa es que incluso si dos archivos tienen exactamente el mismo .stl Extensión: una podría imprimir perfectamente y la otra podría dañar una máquina de 100.000 USD.
Esto nos lleva a la razón más común por la que rechazamos los archivos de los clientes: Geometría no manifold.
La regla “a prueba de agua”
Para entender cómo una impresora 3D lee un archivo, hay que pensar en el agua.
Una impresora 3D debe poder calcular exactamente qué hay “dentro” de la pieza (donde necesita fundir el plástico o metal láser) y lo que está “fuera” de la parte (donde necesita dejar espacio vacío).
Para que el software de la impresora realice este cálculo, la malla 3D debe ser "completa", un término de ingeniería que significa "totalmente estanca". Si llenaras tu modelo 3D digital con agua virtual, no se escaparía ni una sola gota.
Cómo nacen los archivos defectuosos
Cuando la gente descarga Archivos STL gratuitos para impresión 3D En foros aleatorios de internet, o cuando diseñadores novatos intentan unir diferentes formas en software CAD básico, a menudo crean errores de no manifold sin darse cuenta:
- Agujeros en la malla: Si falta incluso un pequeño triángulo en la superficie de tu archivo STL, la malla deja de ser hermética. Cuando el software de laminado llega a ese triángulo faltante, se confunde. No sabe dónde termina el interior de la pieza y comienza el exterior. A menudo, simplemente se negará a imprimir o, peor aún, imprimirá un bloque sólido de plástico en lugar de una pieza hueca.
- Geometría de intersección: Si tomas un cilindro digital y lo introduces a medias en un cubo digital, se verá bien en la pantalla de tu ordenador. Pero para una impresora 3D, esas paredes internas superpuestas crean una paradoja matemática. El software no puede calcular la trayectoria de la herramienta.
- Normales invertidas: Cada triángulo de una malla tiene una cara exterior y una cara interior. A veces, durante la exportación, algunos triángulos se invierten. El software interpreta esto como una imposibilidad física y se bloquea.
Cuando envías un archivo STEP a EPTAHUB, Estos errores, literalmente, no pueden existir, ya que un archivo STEP es un sólido matemático. Pero si nos envía un archivo STL, nuestros ingenieros deben procesarlo con un software especializado de reparación de mallas (como Magics o Netfabb) para corregir estos agujeros microscópicos y triángulos invertidos antes de poder ofrecerle un presupuesto.
Impresiones 2D frente a archivos 3D: ¿Qué tipo de dibujo se necesita para la impresión 3D?
Una situación muy común con la que nos encontramos en EPTAHUB es un gerente de compras experimentado o un ingeniero mecánico mayor que nos envía un plano PDF tradicional en 2D (un dibujo mecánico) y nos pide que lo convirtamos a 3D. imprimir la pieza.
Cuando la gente pregunta, “¿Qué tipo de dibujo se necesita para la impresión 3D?”, A menudo confunden el mecanizado tradicional con la fabricación aditiva.
¿Por qué no se pueden imprimir dibujos en 2D?
Si quieres que lo hagamos Fresadora CNC Para un bloque de aluminio, un dibujo en PDF 2D resulta muy útil. Un maquinista experto puede observar las vistas superior, lateral y frontal en el papel, leer las dimensiones y programar manualmente las trayectorias de la herramienta en el controlador de la máquina.
Pero una impresora 3D no es un maquinista. Una impresora 3D solo entiende el espacio tridimensional. No se puede introducir un PDF 2D en un software de laminado. La máquina no tiene ninguna capacidad para "leer" un plano y extruir plástico basándose en anotaciones de texto.
Si solo dispone de un dibujo en 2D, nuestro equipo de ingeniería debe trabajar en un ordenador y reconstruir manualmente la pieza completa desde cero en un software CAD 3D antes de poder imprimirla. Este proceso de ingeniería inversa añade tiempo y costes significativos a su factura final.
Por qué aún necesitas enviar el PDF 2D (La trampa de la tolerancia)
Entonces, ¿deberías simplemente tirar tus dibujos en 2D? Absolutamente no.
Mientras que el archivo 3D (STEP o STL) le da a la máquina la forma física, el dibujo 2D le da al ingeniero humano la intención.
Un archivo 3D no incluye tolerancias. Si tu archivo STEP muestra un orificio de exactamente 10,00 mm de ancho, la impresora 3D intentará imprimirlo con ese mismo ancho. Sin embargo, en realidad, el plástico se contrae al enfriarse y el metal se deforma durante el proceso de sinterización láser. Por lo tanto, ese orificio de 10,00 mm podría tener un diámetro final de 9,92 mm.
Si solo nos envías el archivo 3D, no sabremos si ese agujero es simplemente para pasar un cable suelto o si necesitas encajar a presión un rodamiento de acero inoxidable de alta precisión.
Si envías el archivo 3D junto con un dibujo PDF 2D que especifica explícitamente una tolerancia estricta de +/- 0,05 mm en ese orificio específico, nuestros ingenieros en EPTAHUB Lo veremos. Aumentaremos ligeramente el tamaño del archivo 3D antes de imprimirlo, o bien, pasaremos una herramienta de escariado por el orificio después de la impresión para asegurarnos de que el rodamiento encaje a la perfección.
La regla es simple: El archivo 3D crea la pieza. El dibujo 2D hace que la pieza funcione.
Lista de verificación para el envío de archivos de EPTAHUB
Si estás leyendo esto, probablemente estés intentando poner en marcha un proyecto. Quieres un presupuesto preciso y que tus piezas lleguen a tiempo y funcionen correctamente.
Para evitar los típicos problemas y que los ingenieros de fabricación rechacen sus archivos, siga esta lista de verificación antes de pulsar el botón "enviar":
1. Deshazte del STL (a menos que sea por motivos puramente estéticos).
Si su pieza necesita encajar en otra pieza, mantener una tolerancia estricta o soportar una carga estructural, no exporte un archivo STL. Vaya a su software CAD y exporte un archivo STL. .PASO (o .STP) archivo. Este simple hábito resolverá 90% de los retrasos en la fabricación que vemos.
2. Utilice 3MF para Impresiones PolyJet o multicolor
Si está diseñando un prototipo complejo y multimaterial (como una carcasa rígida con un agarre suave y recubierto de goma), exporte el ensamblaje como un .0,3 mf archivo. Esto garantiza que todos los datos de color y zona de material se transfieran perfectamente a nuestras impresoras de alta gama.
3. Cierre de cremallera para grandes ensamblajes
Si envía un ensamblaje con 15 componentes diferentes, no cargue 15 archivos STL individuales con nombres como “Parte 1”, “Parte 2”, etc. Exporte el ensamblaje completo como un único archivo STEP o comprímalo en una carpeta ZIP. Esto garantiza que todas las piezas mantengan sus coordenadas X, Y, Z correctas entre sí, lo que nos permite ver cómo encaja todo el conjunto.
4. Incluir el PDF de Tolerancias Críticas
Si una superficie específica debe ser perfectamente plana o un orificio requiere una rosca (como una rosca M4 x 0.7), incluya un dibujo en PDF 2D que indique esas características específicas. La fabricación aditiva es asombrosa, pero no es magia; aún necesitamos conocer su intención de ingeniería.
5. Compruebe si hay errores de tipo Manifold (si se ve obligado a usar STL).
Si es absolutamente necesario utilizar un archivo STL, analícelo con un programa gratuito de verificación de mallas (como Microsoft 3D Builder o Meshmixer) antes de enviarlo. Si el software detecta "bordes no manifold" o "límites abiertos", deberá corregir su modelo CAD. De lo contrario, el software del fabricante fallará o intentará repararlo automáticamente, lo que a menudo altera drásticamente la forma de la pieza.
Conclusión: Dejen de diseñar para la pantalla.
El mayor cambio que hay que hacer al pasar de la impresión 3D a nivel de consumidor a la fabricación industrial es darse cuenta de que el archivo digital es simplemente un conjunto de instrucciones.
No importa lo bien que se vea la representación en la pantalla de tu ordenador. Si la geometría tiene fallos fundamentales, si la malla está rota o si el formato del archivo carece de datos paramétricos, la pieza física final fallará.
Al estandarizar en torno al archivo STEP y comprender las limitaciones de los formatos heredados como STL, se permite fabricantes como EPTAHUB Dejaremos de reparar mallas defectuosas y nos centraremos en lo que mejor sabemos hacer: optimizar sus diseños, seleccionar los materiales industriales adecuados y hacerle llegar piezas de alta calidad lo más rápido posible.
