ทองแดงมีคุณสมบัติเป็นแม่เหล็กหรือไม่? คุณสมบัติต้านแม่เหล็กและกระแสไหลวน

สวัสดีครับ ผมคือวิศวกรอาวุโสจาก Eptahub วันนี้เราจะมาตอบคำถามที่พบบ่อยที่สุดคำถามหนึ่งจากนักออกแบบและแม้แต่วิศวกรผู้มีประสบการณ์ นั่นก็คือ “ทองแดงมีคุณสมบัติเป็นแม่เหล็กหรือไม่?”

คำตอบสั้นๆ ง่ายๆ ที่จะใช้ได้ผลกับคุณ 991,000 ครั้ง คือ เลขที่. ถ้าคุณรับประทาน มาตรฐาน ลองเอาแม่เหล็กติดตู้เย็นไปติดกับท่อหรือแผ่นทองแดงบริสุทธิ์ดูสิ มันจะหลุดออกมาทันที ในทางปฏิบัติแล้ว ในโรงงานผลิตหรือสายการประกอบทั่วไป ทองแดงเป็นวัสดุที่ไม่เป็นแม่เหล็ก.

แต่สำหรับวิศวกรแล้ว คำว่า “ไม่” ไม่ใช่คำตอบที่น่าพอใจเลย จริง คำตอบนั้นน่าสนใจยิ่งกว่ามากและมีนัยสำคัญอย่างลึกซึ้งต่อทุกสิ่ง ตั้งแต่เครื่องยนต์ที่ขับเคลื่อนโลกของเราไปจนถึงการถ่ายภาพทางการแพทย์ด้วยเครื่อง MRI ที่ช่วยชีวิต ความจริงก็คือทองแดง ทำ มีคุณสมบัติทางแม่เหล็ก แต่เป็นคุณสมบัติที่แปลกและขัดกับสามัญสำนึก เรียกว่า... ไดอะแมกเนติซึม. ที่สำคัญกว่านั้นคือ ความสัมพันธ์ของทองแดงกับ การเปลี่ยนแปลง สนามแม่เหล็กเป็นปรากฏการณ์ที่มีพลังและมีประโยชน์มากที่สุดอย่างหนึ่งในสาขาฟิสิกส์และวิศวกรรมศาสตร์.

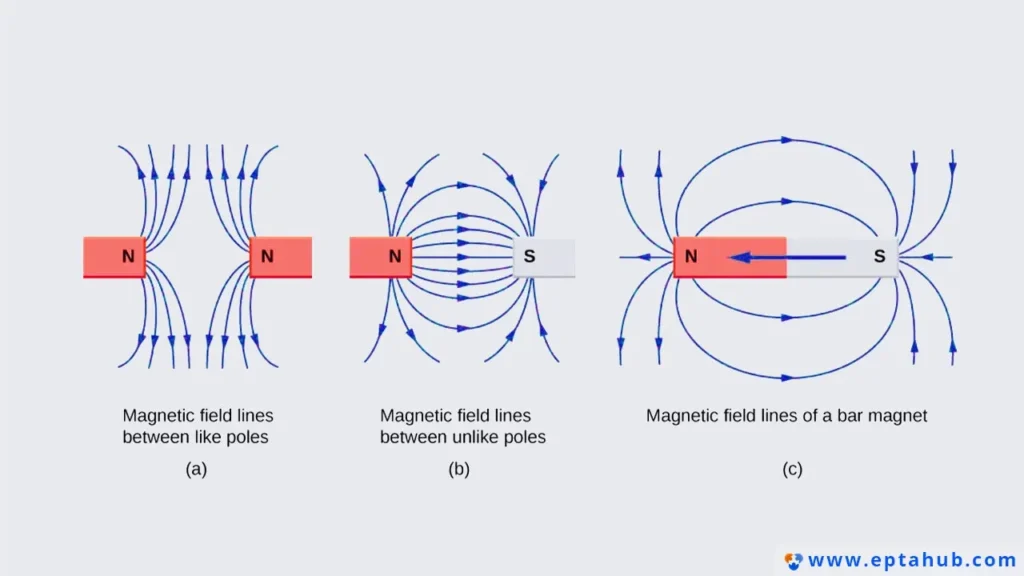

คู่มือฉบับย่อเกี่ยวกับแม่เหล็ก: คุณสมบัติสามประการของวัสดุ

เพื่อให้เข้าใจคุณสมบัติของทองแดง เราต้องเข้าใจก่อนว่า “แม่เหล็ก” ไม่ใช่คุณสมบัติเดียว วัสดุจะตอบสนองต่อสนามแม่เหล็กในสามลักษณะที่แตกต่างกัน ได้แก่ เฟอร์โรแมกเนติซึม พาราแมกเนติซึม และไดอะแมกเนติซึม.

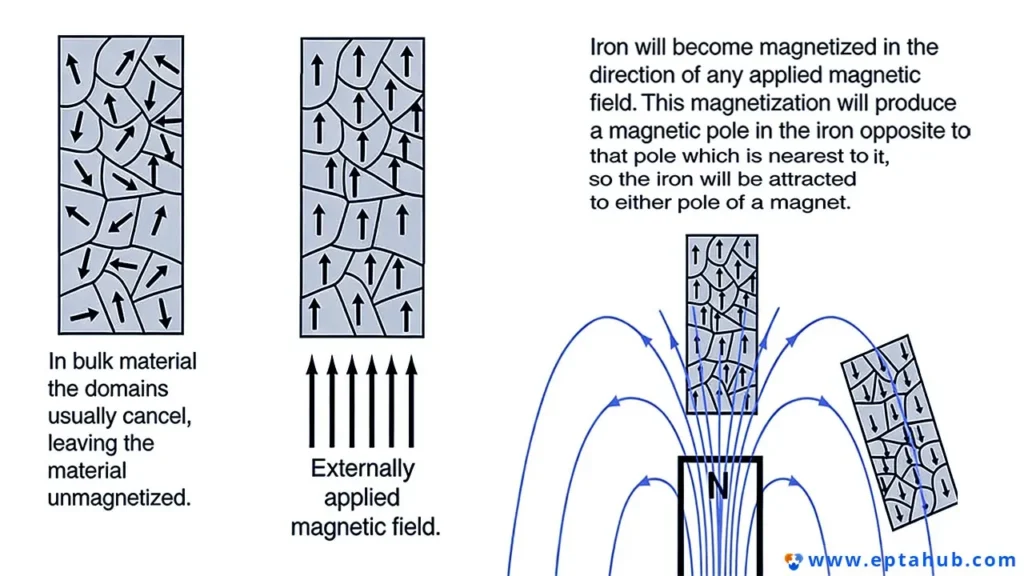

1. เฟอร์โรแมกเนติซึม: แม่เหล็ก "แรงสูง"
นี่คือสิ่งที่คนพูดกันว่า "เป็นแม่เหล็ก" วัสดุเฟอร์โรแมกเนติกจะถูกดึงดูดโดยแม่เหล็กอย่างมาก และที่สำคัญคือ สามารถทำให้เกิดสนามแม่เหล็กถาวรได้ด้วยตัวเอง.

• เกิดอะไรขึ้น: อะตอมในวัสดุเหล่านี้ทำหน้าที่เหมือนแม่เหล็กขนาดเล็กแต่ละตัว (เนื่องจากการหมุนของอิเล็กตรอน) เมื่อมีสนามแม่เหล็กภายนอก กลุ่มอะตอมขนาดใหญ่ที่เรียกว่า "โดเมนแม่เหล็ก" จะเรียงตัวตามโมเมนต์แม่เหล็กของพวกมันให้สอดคล้องกับสนาม การเรียงตัวนี้มีความแข็งแรงและสามารถคงอยู่ได้แม้หลังจากที่เอาสนามภายนอกออกไปแล้ว.
• ผู้เล่นหลัก: รายชื่อนั้นสั้นอย่างน่าประหลาดใจ: เหล็ก (Fe), นิกเกิล (Ni), โคบอลต์ (Co), และธาตุหายากบางชนิด เช่น นีโอดีเมียมและซาแมเรียม (ซึ่งเป็นพื้นฐานของแม่เหล็กที่มีพลังมหาศาล).
• ความเกี่ยวข้องทางวิศวกรรม: นี่คือพื้นฐานของมอเตอร์ไฟฟ้า เครื่องกำเนิดไฟฟ้า หม้อแปลง รีเลย์ โซลินอยด์ อุปกรณ์จัดเก็บข้อมูล (ฮาร์ดไดรฟ์) และการใช้งานใดๆ ที่คุณต้องการยึด เคลื่อนย้าย หรือตรวจจับบางสิ่งด้วยแรงแม่เหล็กสูง.

2. พาราแมกเนติซึม: แรงดึงดูด "อ่อน"
วัสดุพาราแมกเนติกก็ถูกดึงดูดด้วยสนามแม่เหล็กเช่นกัน แต่แรงดึงดูดนั้นอ่อนมากอย่างเหลือเชื่อ—อ่อนกว่าเฟอร์โรแมกเนติกหลายพันหรือหลายล้านเท่า คุณไม่สามารถสัมผัสแรงนี้ได้ด้วยมือ.

• เกิดอะไรขึ้น: วัสดุเหล่านี้มีอะตอมที่มีอิเล็กตรอนที่ไม่จับคู่กัน ซึ่งทำให้แต่ละอะตอมมีโมเมนต์แม่เหล็กขนาดเล็ก เมื่อมีสนามภายนอกมากระทำ อะตอมเหล่านี้จะพยายามเรียงตัวตามสนาม ทำให้เกิดแรงดึงดูดสุทธิที่อ่อนแอ อย่างไรก็ตาม การเรียงตัวนี้เป็นเพียงชั่วคราวและจะหายไปทันทีที่สนามภายนอกถูกถอนออกไป พวกมันไม่สามารถถูกทำให้เป็นแม่เหล็กถาวรได้.
• ผู้เล่นหลัก: อะลูมิเนียม, ไทเทเนียม, แมกนีเซียม, แพลทินัม.
• ความเกี่ยวข้องทางวิศวกรรม: สำหรับงานออกแบบทางกลส่วนใหญ่ ความเป็นพาราแมกเนติกนั้นอ่อนมากจนวัสดุเหล่านี้ถือว่าไม่เป็นแม่เหล็ก อย่างไรก็ตาม ในเครื่องมือทางวิทยาศาสตร์ที่มีความไวสูงมาก หรือในสภาพแวดล้อม MRI ที่มีสนามแม่เหล็กสูง แม้แต่แรงดึงดูดที่เล็กน้อยนี้ก็ต้องนำมาพิจารณาด้วย.

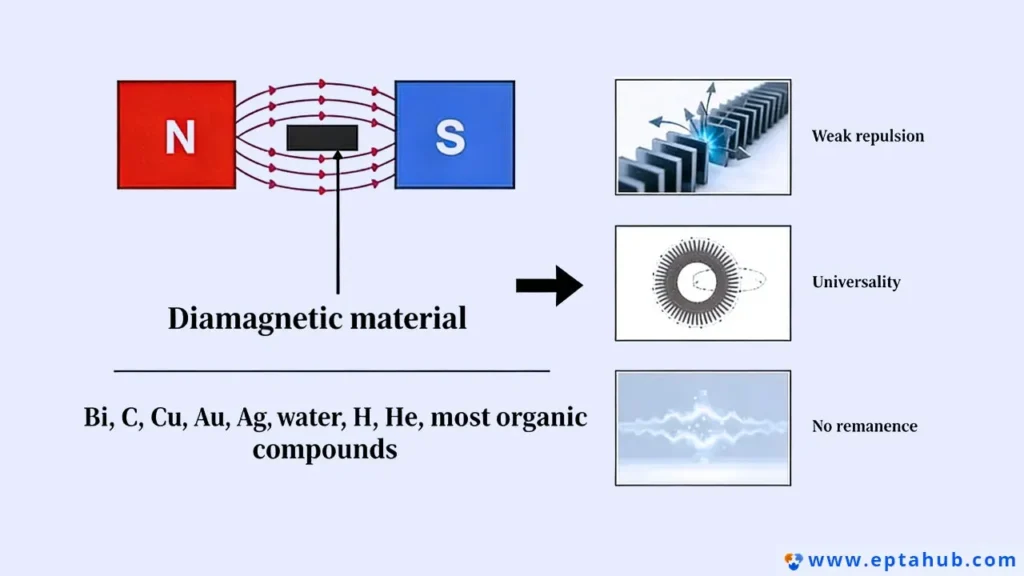

3. ไดอะแมกเนติซึม: แรงผลัก "อ่อน"
ซึ่งนำเรามาสู่ทองแดง วัสดุไดอะแมกเนติกจะไม่ถูกดึงดูดโดยสนามแม่เหล็ก พวกมันมีความต้านทานอ่อนมาก ถูกขับไล่ โดยพวกมัน แรงนี้อ่อนกว่าแรงพาราแมกเนติซึมเสียอีก และแทบจะมองไม่เห็นในชีวิตประจำวันเลย.

• เกิดอะไรขึ้น: คุณสมบัตินี้มีอยู่ในวัสดุทุกชนิด แต่จะสังเกตได้ก็ต่อเมื่อไม่มีภาวะแม่เหล็กถาวรและภาวะแม่เหล็กชั่วคราว ในวัสดุไดอะแมกเนติก อิเล็กตรอนทั้งหมดจะจับคู่กัน ตามกฎของเลนซ์ (ซึ่งเราจะศึกษาในภายหลัง) เมื่อสนามแม่เหล็กภายนอกเข้ามากระทำ จะเหนี่ยวนำให้เกิดกระแสไฟฟ้าขนาดเล็กภายในอะตอม กระแสไฟฟ้านี้จะสร้างสนามแม่เหล็กต้าน ทำให้เกิดแรงผลักสุทธิ.
• ผู้เล่นหลัก: ทองแดง, ทอง, เงิน, บิสมัท, กราไฟต์, และแม้กระทั่ง น้ำ. บิสมัทและกราไฟต์เป็นสารไดอะแมกเนติกที่แข็งแกร่งที่สุดชนิดหนึ่ง.
• ความเกี่ยวข้องทางวิศวกรรม: แรงผลักนั้นเองแทบจะไม่ถูกนำมาใช้เลย ยกเว้นในงานเฉพาะทาง เช่น การสาธิตการลอยตัวด้วยแม่เหล็ก อย่างไรก็ตาม หลักการพื้นฐาน—การสร้างกระแสไฟฟ้าที่สวนทางกัน—เป็นกุญแจสำคัญอย่างยิ่งในการทำความเข้าใจความสำคัญที่แท้จริงของทองแดง.

ตารางที่ 1: ภาพรวมของแม่เหล็กทั้งสามประเภท

ในระดับอะตอม: เหตุใดทองแดงจึงเป็นไดอะแมกเนติก

คุณสมบัติทางแม่เหล็กของธาตุถูกกำหนดโดยการจัดเรียงอิเล็กตรอน อะตอมของทองแดงมีอิเล็กตรอน 29 ตัว กุญแจสำคัญต่อพฤติกรรมของมันอยู่ที่วงโคจรชั้นนอกสุด การจัดเรียงอิเล็กตรอนของทองแดงสิ้นสุดลงที่ 3d¹⁰ 4s¹.

แม้ว่าจะมีอิเล็กตรอนที่ไม่จับคู่หนึ่งตัวอยู่ในนั้นก็ตาม 4 วินาที ในกรณีของออร์บิทัล (ซึ่งตามทฤษฎีแล้วควรทำให้มันเป็นพาราแมกเนติก) ฟิสิกส์จะซับซ้อนกว่านั้น ในโครงผลึกโลหะนี้ 4 วินาที อิเล็กตรอนจะกระจายตัวออกไปเป็น "ทะเล" ของอิเล็กตรอน ซึ่งช่วยให้เกิดการนำไฟฟ้าได้ ส่วนที่สำคัญคือการที่ช่องว่างนั้นเต็มไปด้วยอิเล็กตรอนอย่างสมบูรณ์ 3 มิติ เปลือกอิเล็กตรอนนี้ประกอบด้วยอิเล็กตรอน 10 ตัว ซึ่งหมายความว่าอิเล็กตรอนทั้งหมดจับคู่กันอย่างสมบูรณ์แบบ.

การที่อิเล็กตรอนคู่ในวงโคจร d ที่เสถียรและเต็มเปี่ยมนั้นมีบทบาทสำคัญ ทำให้ทองแดงมีคุณสมบัติเป็นไดอะแมกเนติก เมื่อสนามแม่เหล็กเข้ามาใกล้ อิเล็กตรอนคู่เหล่านี้จะปรับการเคลื่อนที่ในวงโคจรเพื่อสร้างสนามแม่เหล็กต้านขนาดเล็กขึ้นมา ไม่มีการเรียงตัวของโดเมนขนาดใหญ่เหมือนในเหล็ก มีเพียงแรงผลักที่อ่อนแอในระดับสากลเท่านั้น.

เวทมนตร์ที่แท้จริง: ทองแดงและ การเปลี่ยนแปลง สนามแม่เหล็ก

สรุปคือ ทองแดงถูกผลักออกจากแม่เหล็กอย่างอ่อนๆ จบเรื่องแล้วหรือ? ยังไม่ใช่เลย.

ปฏิสัมพันธ์ที่สำคัญที่สุดระหว่างทองแดงกับแม่เหล็กไม่ได้เกิดขึ้นเมื่อสิ่งต่างๆ อยู่นิ่ง แต่เกิดขึ้นเมื่อสิ่งต่างๆ กำลังเคลื่อนที่ ย้าย. ณ จุดนี้ เราจะเปลี่ยนจากวิทยาศาสตร์วัสดุไปสู่วิศวกรรมไฟฟ้า ซึ่งอยู่ภายใต้กฎพื้นฐานสองข้อ:

1. กฎการเหนี่ยวนำของฟาราเดย์: กฎข้อนี้กล่าวว่า สนามแม่เหล็กที่เปลี่ยนแปลงซึ่งผ่านตัวนำจะเหนี่ยวนำให้เกิดกระแสไฟฟ้าในตัวนำนั้น คำว่า "เปลี่ยนแปลง" อาจหมายถึงแม่เหล็กกำลังเคลื่อนที่ ตัวนำกำลังเคลื่อนที่ หรือสนามแม่เหล็กเองมีการเปลี่ยนแปลงความแรงเป็นจังหวะ.
2. กฎของเลนซ์: กฎนี้ให้ทิศทาง โดยระบุว่ากระแสไฟฟ้าเหนี่ยวนำจะไหลในทิศทางที่สร้างสนามแม่เหล็กของตัวเอง และสนามแม่เหล็กใหม่นี้จะ คัดค้านการเปลี่ยนแปลง ที่สร้างมันขึ้นมา.

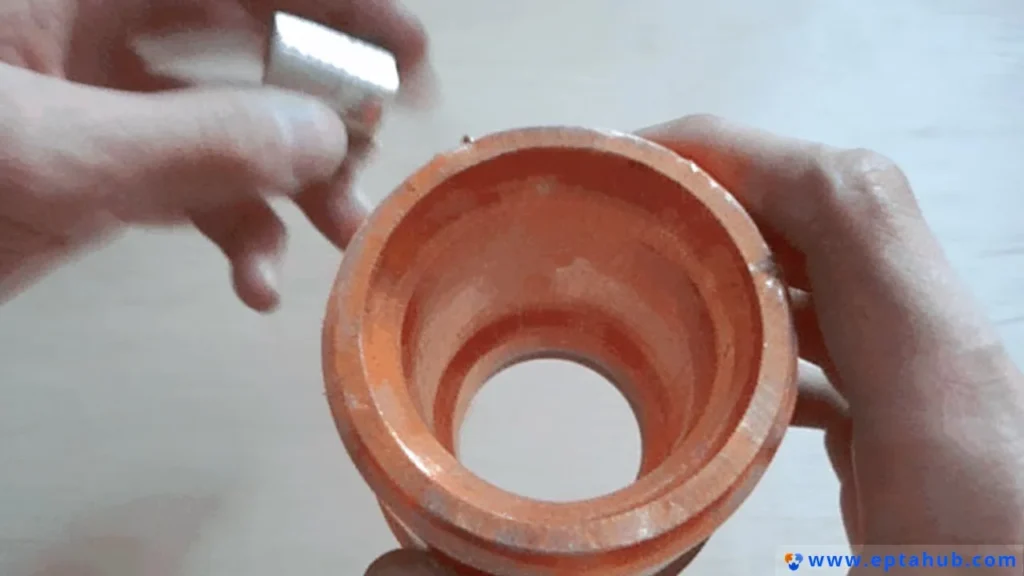

ลองนำสิ่งเหล่านี้มารวมกันในการสาธิตที่โด่งดังและน่าทึ่งนี้กัน: การปล่อยแม่เหล็กแรงสูงลงไปในท่อทองแดงหนา.

• การจัดเตรียม: คุณมีท่อทองแดง (ตัวนำ) และแม่เหล็กนีโอไดเมียมทรงพลังที่พอดีกับด้านในโดยไม่สัมผัสกับด้านข้าง.
• ความคาดหวัง: คุณคงคาดหวังว่าแม่เหล็กจะตกลงมาผ่านท่อด้วยความเร็วเท่ากับแรงโน้มถ่วง เช่นเดียวกับที่มันจะตกลงมาผ่านท่อพลาสติก.
• ความเป็นจริง: แม่เหล็กจะชะลอตัวลงอย่างมาก ราวกับลอยลงไปในท่ออย่างช้าๆ และอาจใช้เวลานานกว่าปกติ 10-20 เท่ากว่าจะโผล่ขึ้นมาจากก้นท่อ.

เกิดอะไรขึ้น?
ขณะที่แม่เหล็กตกลงมา ทองแดงที่อยู่ด้านล่างจะได้รับแรงกระทำ เพิ่มขึ้น สนามแม่เหล็ก ตามกฎของฟาราเดย์ สนามแม่เหล็กนี้จะเหนี่ยวนำให้เกิดกระแสไฟฟ้าหมุนวนในท่อทองแดง ซึ่งเรียกว่า... กระแสน้ำวน.

ทีนี้ กฎของเลนซ์ก็เริ่มทำงาน กระแสไหลวนเหล่านี้สร้างสนามแม่เหล็กของตัวเองขึ้นมา เนื่องจากมันเกิดจาก... กำลังเข้าใกล้ เมื่อนำขั้วใต้ของแม่เหล็กมาวาง จะสร้างสนามแม่เหล็กใหม่โดยมีขั้วใต้ชี้ไปทางนั้น ขึ้นไปข้างบน เพื่อต้านทานการเปลี่ยนแปลง สนามแม่เหล็กที่ชี้ขึ้นด้านบนนี้จะผลักแม่เหล็กที่กำลังตกลงมา ทำหน้าที่เสมือนเบรก.

ในขณะเดียวกัน ทองแดง ข้างบน แม่เหล็กที่กำลังตกลงมานั้นกำลังประสบกับ... ลดลง สนามแม่เหล็ก สิ่งนี้ยังเหนี่ยวนำให้เกิดกระแสไหลวน แต่กระแสไหลวนจะไหลในทิศทางตรงกันข้าม พวกมันสร้างสนามแม่เหล็กโดยมีขั้วเหนือชี้ไปทางด้านหนึ่ง ลงล่าง, ที่ ดึงดูด ขั้วใต้ของแม่เหล็กที่กำลังเคลื่อนที่ออกไป.

ผลโดยรวมคือแรงเบรกที่ทรงพลังและขึ้นอยู่กับความเร็ว ยิ่งแม่เหล็กพยายามตกลงมาเร็วเท่าไร กระแสไหลวนก็จะยิ่งแรงขึ้น และแรงต้านจากสนามแม่เหล็กก็จะยิ่งมากขึ้นเท่านั้น แม่เหล็กจะถึงความเร็วสุดท้ายอย่างรวดเร็ว ซึ่งแรงเบรกจากสนามแม่เหล็กจะสมดุลกับแรงโน้มถ่วงอย่างสมบูรณ์ และมันจะตกลงมาด้วยความเร็วคงที่และช้าๆ.

นี่ไม่ใช่ปรากฏการณ์ไดอะแมกเนติซึม นี่คือปรากฏการณ์แม่เหล็กไฟฟ้าในรูปแบบที่บริสุทธิ์ที่สุด ทองแดงเองนั้นไม่ใช่แม่เหล็ก แต่เป็นตัวนำไฟฟ้าที่ยอดเยี่ยม ทำให้เกิดกระแสไหลวนที่มีพลังมหาศาล ปรากฏการณ์นี้เป็นพื้นฐานของเทคโนโลยีที่น่าทึ่ง และยังเป็นปัจจัยสำคัญที่วิศวกรต้องพิจารณาในการออกแบบระบบที่มีแม่เหล็กและตัวนำเคลื่อนที่.

คำถามยอดฮิตอันดับหนึ่ง: “ทำไมทองแดงของฉันถึงมีคุณสมบัติเป็นแม่เหล็ก?”

นี่เป็นหนึ่งในคำถามแก้ไขปัญหาที่ผมเจอบ่อยที่สุด และคำตอบก็มักจะเหมือนกันเสมอ: มันไม่ใช่ทองแดงบริสุทธิ์. หากคุณมีชิ้นส่วนที่ควรจะเป็นทองแดง แต่แม่เหล็กกลับดูดติดได้ แสดงว่าอาจเกิดสถานการณ์ใดสถานการณ์หนึ่งในสองอย่างนี้ คือ การปนเปื้อน หรือ การระบุชิ้นส่วนผิดพลาด.

สถานการณ์ที่ 1: การปนเปื้อนของธาตุเหล็ก
นี่คือสาเหตุที่เป็นไปได้มากที่สุด โดยเฉพาะอย่างยิ่งในสภาพแวดล้อมการกลึงหรือการผลิตชิ้นส่วน.

• การชุบ: สาเหตุที่พบบ่อยที่สุดคือชิ้นส่วนนั้นไม่ใช่ทองแดงแท้ แต่เป็นวัสดุอื่น ชิ้นส่วนเหล็กที่เคลือบด้วยทองแดง. การชุบทองแดงมักใช้เป็นชั้นรองพื้นสำหรับโลหะอื่นๆ เช่น นิกเกิลหรือโครเมียม หรือด้วยเหตุผลทางไฟฟ้าหรือความร้อนเฉพาะ แม่เหล็กไม่ได้ติดกับชั้นทองแดงบางๆ แต่ถูกดึงดูดอย่างแรงไปยังพื้นผิวเหล็กที่เป็นแม่เหล็กอยู่ด้านล่าง นี่เป็นการตรวจสอบที่สำคัญเมื่อจัดหาชิ้นส่วน—ควรตรวจสอบเสมอว่าข้อกำหนดนั้นระบุไว้สำหรับ... ทองแดงแท้ หรือ เหล็กชุบทองแดง.
• สารปนเปื้อนที่ฝังตัวอยู่: ในระหว่างการกลึงหรือการเจียร อนุภาคเหล็กหรือเหล็กกล้าขนาดเล็กจากเครื่องมือ อุปกรณ์จับยึด หรือสถานีทำงานใกล้เคียง อาจฝังตัวอยู่ในพื้นผิวของโลหะที่อ่อนกว่า เช่น ทองแดง แม้ว่าทองแดงเองจะไม่เป็นแม่เหล็ก แต่แม่เหล็กนีโอไดเมียมที่มีกำลังแรงอาจสามารถดูดชิ้นส่วนนั้นได้เนื่องจากแรงดึงดูดสะสมของอนุภาคเหล็กขนาดเล็กที่ฝังตัวอยู่เหล่านี้.

สถานการณ์ที่ 2: การระบุโลหะผสมผิดพลาด (ทองแดง-นิกเกิล)
แม้ว่าโลหะผสมทองแดงส่วนใหญ่ที่พบได้ทั่วไปจะไม่เป็นแม่เหล็ก แต่ก็มีข้อยกเว้นที่สำคัญอย่างหนึ่งคือ... ทองแดง-นิกเกิล (คิวโปรนิกเกิล) ตระกูล.

• บทบาทของนิกเกิล: นิกเกลเป็นหนึ่งในธาตุเฟอร์โรแมกเนติกไม่กี่ชนิด เมื่อผสมกับทองแดง จะทำให้โลหะผสมที่ได้มีคุณสมบัติทางแม่เหล็ก.
• จุดวิกฤต: คุณสมบัติทางแม่เหล็กของโลหะผสมคิวโปรนิกเกิลขึ้นอยู่กับปริมาณนิกเกิลเป็นอย่างมาก.
  • โลหะผสมกับ ทองแดงน้อยกว่า ~60% (เช่น นิกเกลที่มีสัดส่วนมากกว่า 40%) เช่น โมเนล 400 (ซึ่งมีสัดส่วนโดยประมาณ 67% นิกเกล และ 30% ทองแดง) โดยทั่วไปจะมีคุณสมบัติเป็นแม่เหล็กเฟอร์โรที่อุณหภูมิห้อง.
  • โลหะผสมกับ ทองแดงมากกว่า ~60%, โลหะผสมทองแดง-ดีบุก เช่น C70600 (90% Cu, 10% Ni) และ C71500 (70% Cu, 30% Ni) โดยทั่วไปแล้วจะไม่มีคุณสมบัติเป็นแม่เหล็ก (หรือมีคุณสมบัติเป็นแม่เหล็กอ่อนมาก) โลหะผสมเหล่านี้ถูกนำมาใช้กันอย่างแพร่หลายในงานทางทะเลเนื่องจากมีความทนทานต่อการกัดกร่อนเป็นพิเศษ.

ดังนั้น หากชิ้นส่วน "ทองแดง" มีคุณสมบัติเป็นแม่เหล็กสูง ก็อาจเป็นโลหะผสมที่มีนิกเกลสูง เช่น โมเนล นี่เป็นข้อผิดพลาดในการระบุวัสดุที่พบได้บ่อย และสามารถตรวจสอบได้อย่างรวดเร็วด้วยแม่เหล็ก.

แล้วลูกหลานของทองแดงล่ะ? ทองเหลืองและทองสัมฤทธิ์ล่ะ?

ทองเหลืองเป็นแม่เหล็กหรือไม่? ไม่ใช่.
ทองเหลืองเป็นโลหะผสมของทองแดงและ สังกะสี. ทั้งทองแดงและสังกะสีเป็นสารไดอะแมกเนติก ดังนั้นโลหะผสมทองเหลืองทั่วไปทั้งหมด (เช่น C360 “ทองเหลืองตัดง่าย” C260 “ทองเหลืองสำหรับตลับกระสุน”) จึงไม่มีคุณสมบัติเป็นแม่เหล็ก เช่นเดียวกับทองแดง พวกมันจะไม่ติดกับแม่เหล็ก.

• ข้อยกเว้น: เช่นเดียวกับทองแดง หากชิ้นส่วนทองเหลืองมีคุณสมบัติเป็นแม่เหล็ก ก็เกือบจะแน่นอนว่าเป็นเหล็กที่นำมาชุบทองเหลืองเพื่อความสวยงาม หรืออาจปนเปื้อนด้วยอนุภาคเหล็ก.

โลหะบรอนซ์มีคุณสมบัติเป็นแม่เหล็กหรือไม่? โดยทั่วไปแล้วไม่ใช่.
บรอนซ์เป็นโลหะผสมของทองแดง ซึ่งโดยทั่วไปแล้วจะผสมกับ... ดีบุก โดยใช้เป็นธาตุผสมหลัก ทั้งทองแดงและดีบุกไม่เป็นแม่เหล็ก ดังนั้น โลหะบรอนซ์ดีบุกแบบดั้งเดิมจึงไม่เป็นแม่เหล็ก.

• ภาวะแทรกซ้อน: ในปัจจุบัน คำว่า "บรอนซ์" ถูกนำมาใช้ในความหมายที่กว้างขึ้นเพื่ออธิบายโลหะผสมทองแดงหลายชนิด.
  • อะลูมิเนียมบรอนซ์ (ทองแดง + อะลูมิเนียม) ไม่เป็นแม่เหล็ก.
  • ซิลิคอนบรอนซ์ (ทองแดง + ซิลิคอน) ไม่มีคุณสมบัติทางแม่เหล็ก.
  • ข้อยกเว้น: โลหะผสมนิกเกิล-อะลูมิเนียมบรอนซ์. โลหะผสมสำหรับใบพัดเรือเดินทะเลที่มีความแข็งแรงสูงบางชนิดมีส่วนประกอบของนิกเกลและเหล็กในปริมาณมาก ตัวอย่างเช่น C95500 อาจมีนิกเกลและเหล็กมากถึง 5% การเติมธาตุแม่เหล็กเหล่านี้สามารถทำให้โลหะผสมมีคุณสมบัติเป็นแม่เหล็กอ่อนๆ ได้ นี่เป็นกรณีพิเศษแต่มีความสำคัญในด้านวิศวกรรมทางทะเล.

ตารางที่ 2: คุณสมบัติทางแม่เหล็กของวัสดุที่มีทองแดงเป็นส่วนประกอบทั่วไป

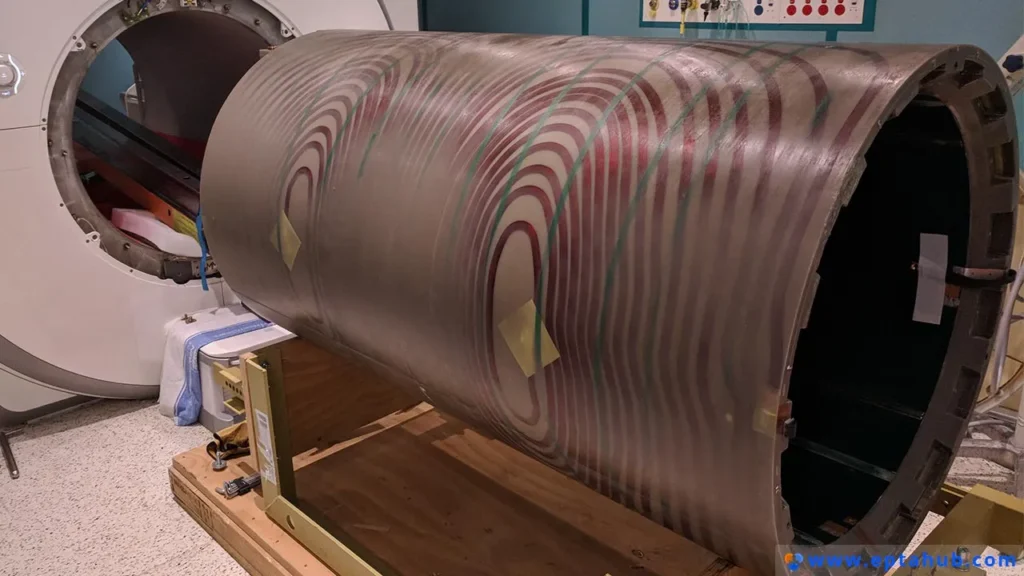

กรณีศึกษา: ขดลวดแม่เหล็กไฟฟ้า MRI ที่เกิดความร้อนสูงเกินไป

• สถานการณ์จำลอง: A อุปกรณ์ทางการแพทย์ บริษัทดังกล่าวออกแบบชุดขดลวดไล่ระดับสนามแม่เหล็กแบบใหม่สำหรับเครื่อง MRI ขดลวดเหล่านี้จะถูกกระตุ้นด้วยกระแสไฟฟ้าปริมาณมากเพื่อสร้างสนามแม่เหล็กที่เปลี่ยนแปลงอย่างแม่นยำซึ่งจำเป็นสำหรับการถ่ายภาพ ขดลวดทั้งหมดทำจากทองแดงบริสุทธิ์สูง และส่วนประกอบทั้งหมดถูกบรรจุอยู่ในโครงสร้างคอมโพสิตไฟเบอร์กลาส G-10 ยึดเข้าด้วยกันด้วยตัวยึดและอุปกรณ์ยึดต่างๆ.

• ข้อกำหนด: สภาพแวดล้อมภายในเครื่อง MRI เป็นหนึ่งในสถานที่ที่มีคลื่นแม่เหล็กไฟฟ้ารุนแรงที่สุดบนโลก มีสนามแม่เหล็กสถิตขนาดใหญ่ (สนาม B₀ หลัก) และสนามเกรเดียนต์ที่ทรงพลังและเปลี่ยนแปลงอย่างรวดเร็ว กฎการออกแบบหลักคือ: ไม่มีวัสดุแม่เหล็กเฟอร์โรแมกเนติกอยู่ใกล้กับบริเวณที่ทำการถ่ายภาพเลย. วัสดุแม่เหล็กใดๆ ก็ตามจะทำให้สนามแม่เหล็กบิดเบี้ยวและทำให้คุณภาพของภาพเสียไป.
• ความผิดพลาด: วิศวกรออกแบบรุ่นเยาว์คนหนึ่งได้รับมอบหมายให้กำหนดคุณสมบัติของตัวยึดสำหรับโครงสร้างรองรับขดลวด ข้อกำหนดระบุให้ใช้ตัวยึดที่มีความแข็งแรงสูงและไม่เป็นแม่เหล็ก วิศวกรจึงเลือกใช้สลักเกลียว "บรอนซ์" จากแคตตาล็อก โดยรู้ว่าบรอนซ์ไม่เป็นแม่เหล็ก อย่างไรก็ตาม แคตตาล็อกนั้นเป็นแคตตาล็อกสำหรับอุปกรณ์ทางทะเลทั่วไป และสลักเกลียว "บรอนซ์" ที่มีความแข็งแรงสูงที่พวกเขาเลือกนั้น แท้จริงแล้วเป็น... นิกเกิล-อะลูมิเนียมบรอนซ์ โลหะผสมที่มีเหล็กประมาณ 5% และนิกเกล 5% เพื่อให้ได้ระดับความแข็งแรงตามที่กำหนด หมายเลขชิ้นส่วนถูกต้อง แต่ละเลยส่วนประกอบเฉพาะของวัสดุไป.
• ผลลัพธ์ที่เลวร้าย: ระหว่างการทดสอบกำลังสูงครั้งแรกของต้นแบบ ระบบเกิดสัญญาณเตือนอุณหภูมิสูงเกินกำหนดอย่างต่อเนื่อง หลังจากใช้เวลาหลายวันที่น่าหงุดหงิดในการแก้ไขปัญหา กล้องอินฟราเรดถูกนำไปส่องที่ชุดประกอบระหว่างลำดับพัลส์ และพบว่าหัวของสลักเกลียว "บรอนซ์" นั้นร้อนแดงก่ำ สลักเกลียวร้อนจัดจนเริ่มละลายโครงสร้างคอมโพสิต G-10 ที่อยู่รอบๆ.
• สาเหตุหลัก: เนื่องจากน็อตมีคุณสมบัติเป็นแม่เหล็กอ่อน จึงไม่ใช่ปัญหาหลัก ประเด็นสำคัญอยู่ที่... การนำไฟฟ้า เมื่อรวมกับสนามแม่เหล็กที่เปลี่ยนแปลงอย่างรวดเร็ว สนามเกรเดียนต์แบบเป็นจังหวะได้เหนี่ยวนำให้เกิดกระแสไหลวนขนาดใหญ่ ภายในตัวน็อตเอง. เนื่องจากน็อตมีความต้านทานไฟฟ้า (ถึงแม้จะเป็นตัวนำไฟฟ้าก็ตาม) กระแสไฟฟ้าวนเหล่านี้จึงสร้างความร้อน I²R มหาศาล ทำให้น็อตแต่ละตัวกลายเป็นเครื่องทำความร้อนแบบเหนี่ยวนำขนาดเล็ก การที่ทีมออกแบบมุ่งเน้นไปที่ "ไม่เป็นแม่เหล็ก" (หมายถึงไม่เป็นเฟอร์โรแมกเนติก) ทำให้พวกเขาละเลยหลักการที่สำคัญไม่แพ้กัน นั่นคือ ความร้อนจากกระแสไหลวนในวัสดุตัวนำใดๆ ก็ตามที่วางอยู่ในสนามแม่เหล็กแรงสูงและเปลี่ยนแปลงตลอดเวลา.
• วิธีแก้ปัญหา: น็อตโลหะถูกแทนที่ด้วยตัวยึดเซรามิกความแข็งแรงสูง (เซอร์โคเนีย) หรือโพลีเมอร์ PEEK ซึ่งทั้งสองชนิดเป็นฉนวนไฟฟ้า ไม่มีกระแสไหลวนเกิดขึ้น ปัญหาความร้อนหายไป และการออกแบบก็ประสบความสำเร็จ บทเรียนราคาแพงก็คือ ในสภาพแวดล้อมทางแม่เหล็กไฟฟ้า คำว่า "ไม่เป็นแม่เหล็ก" นั้นไม่เพียงพอ คุณต้องพิจารณาปัจจัยอื่นๆ ด้วย “ไม่นำไฟฟ้า” หากคุณต้องการหลีกเลี่ยงความร้อนที่เกิดจากกระแสไหลวน.

การประยุกต์ใช้งานทางวิศวกรรม: คุณสมบัติของทองแดงที่โดดเด่น

การผสมผสานที่เป็นเอกลักษณ์ของทองแดง ได้แก่... ไม่ใช่แม่เหล็กเฟอร์โร และ ตัวนำไฟฟ้าคุณภาพสูง ทำให้เป็นสิ่งจำเป็นอย่างยิ่งในการใช้งานที่หลากหลาย.

1. ข้อดี: การเบรกด้วยกระแสไหลวน
แม่เหล็กที่ค่อยๆ ตกลงมาในท่อไม่ใช่แค่การสาธิต แต่เป็นเทคโนโลยี.

• แอปพลิเคชัน: ระบบเบรกแม่เหล็กในรถไฟความเร็วสูงและรถไฟเหาะตีลังกา แม่เหล็กไฟฟ้าขนาดใหญ่ถูกติดตั้งไว้ข้างครีบอะลูมิเนียมหรือทองแดงแข็งที่ติดอยู่กับชุดล้อ เมื่อทำการเบรก แม่เหล็กไฟฟ้าจะได้รับพลังงาน ซึ่งจะเหนี่ยวนำให้เกิดกระแสไฟฟ้าวนขนาดใหญ่ในครีบที่กำลังเคลื่อนที่ ทำให้เกิดแรงต้านมหาศาลที่ช่วยชะลอความเร็วของยานพาหนะอย่างราบรื่นและเงียบเชียบโดยไม่มีการสัมผัสทางกายภาพหรือการสึกหรอใดๆ.

2. ความท้าทาย: การให้ความร้อนด้วยการเหนี่ยวนำ
กรณีศึกษา MRI แสดงให้เห็นถึงข้อเสียของกระแสไหลวน.

• แอปพลิเคชัน: เตาแม่เหล็กไฟฟ้าใช้สนามแม่เหล็กที่เปลี่ยนแปลงอย่างรวดเร็วเพื่อเหนี่ยวนำกระแสไฟฟ้าวนโดยตรงที่ก้นกระทะที่เป็นวัสดุแม่เหล็ก (เหล็กหรือเหล็กกล้า) ความต้านทานของกระทะทำให้กระทะร้อนขึ้นและปรุงอาหาร คุณไม่สามารถใช้กระทะทองแดงหรืออลูมิเนียมบริสุทธิ์กับเตาแม่เหล็กไฟฟ้ามาตรฐานได้ เพราะในขณะที่กระแสไฟฟ้าวน... เป็น เมื่อถูกเหนี่ยวนำ วัสดุเหล่านี้คือ นำไฟฟ้ามากเกินไป. ความต้านทานต่ำของวัสดุเหล่านี้หมายความว่าความร้อนจากรังสีเอกซ์ (I²R) เกิดขึ้นน้อยมาก (หมายเหตุ: เตาโลหะบางรุ่นใช้ความถี่สูงกว่ามากเพื่อให้ได้ผลลัพธ์เช่นนี้).

3. ข้อดี: เครื่องมือเพื่อความปลอดภัยที่ไม่ก่อให้เกิดประกายไฟ

• แอปพลิเคชัน: ในสภาพแวดล้อมที่อาจเกิดการระเบิดหรือติดไฟได้ง่าย เช่น แท่นขุดเจาะน้ำมัน โรงงานผลิตอาวุธ หรือโรงเก็บเมล็ดพืช ประกายไฟเพียงเล็กน้อยจากเครื่องมือเหล็กที่กระทบกับพื้นผิวเหล็กก็อาจก่อให้เกิดหายนะได้ เครื่องมือที่ทำจาก ทองแดง-เบริลเลียม (BeCu) หรือ อะลูมิเนียมบรอนซ์ วัสดุเหล่านี้ถูกนำมาใช้เนื่องจากไม่เป็นแม่เหล็กและมีโอกาสน้อยมากที่จะเกิดประกายไฟร้อนเมื่อกระทบกัน.

4. ข้อดี: การป้องกันคลื่นแม่เหล็กไฟฟ้า (RFI/EMI)

• แอปพลิเคชัน: วงจรอิเล็กทรอนิกส์ที่ไวต่อสัญญาณรบกวนจำเป็นต้องได้รับการปกป้องจากสัญญาณรบกวนทางแม่เหล็กไฟฟ้าที่ไม่พึงประสงค์ กล่องหุ้มที่เป็นตัวนำไฟฟ้าที่ทำจากทองแดง (มักเรียกว่ากรงฟาราเดย์) จะเกิดกระแสไหลวนขึ้นภายในเนื่องจากคลื่นวิทยุที่เข้ามา กระแสเหล่านี้จะสร้างสนามต้านที่หักล้างคลื่นที่เข้ามา ทำให้ปกป้องอุปกรณ์อิเล็กทรอนิกส์ภายในได้ คุณสมบัติการนำไฟฟ้าสูงของทองแดงทำให้มีประสิทธิภาพอย่างยิ่งสำหรับจุดประสงค์นี้.

5. ข้อดี: สามารถใช้งานได้ในและรอบๆ แม่เหล็กแรงสูง

• แอปพลิเคชัน: ในบริเวณที่มีสนามแม่เหล็กสถิตแรงสูง คุณไม่สามารถใช้วัสดุเฟอร์โรแมกเนติกได้ เนื่องจากวัสดุเหล่านั้นจะถูกดึงดูดเข้าหาแม่เหล็กอย่างรุนแรง ซึ่งรวมถึงเครื่อง MRI เครื่องเร่งอนุภาค และเครื่องปฏิกรณ์ฟิวชั่น (โทคาแมค) ทองแดงและโลหะผสมที่ไม่เป็นแม่เหล็กของทองแดงจึงเป็นตัวเลือกเริ่มต้นสำหรับขดลวดไฟฟ้า ท่อระบายความร้อน และชิ้นส่วนโครงสร้างในสภาพแวดล้อมเหล่านี้ เนื่องจากวัสดุเหล่านี้จะไม่ถูกดึงดูดอย่างรุนแรงโดยแม่เหล็กสนามหลัก.

สรุป: คำถามง่ายๆ แต่คำตอบซับซ้อนและสำคัญยิ่ง

แล้วทองแดงมีคุณสมบัติเป็นแม่เหล็กหรือไม่?

• ติดแม่เหล็กบนตู้เย็นของคุณ? เลขที่.
• สำหรับนักฟิสิกส์? ใช่ มันมีคุณสมบัติเป็นไดอะแมกเนติกอย่างอ่อน.
• สำหรับวิศวกร? เป็นตัวนำไฟฟ้าชั้นเยี่ยมที่ไม่ใช่แม่เหล็ก ซึ่งมีปฏิกิริยากับ การเปลี่ยนแปลง สนามแม่เหล็กเป็นหนึ่งในเครื่องมือที่มีประสิทธิภาพและมีประโยชน์มากที่สุดในคลังแสงของเรา และในขณะเดียวกันก็เป็นหนึ่งในอันตรายที่ร้ายแรงที่สุดหากเข้าใจผิด.

ครั้งต่อไปที่คุณเลือกใช้ชิ้นส่วนทองแดง คุณกำลังเลือกวัสดุที่มีคุณสมบัติสองประการ คุณเลือกมันเพราะความสามารถในการนำกระแสไฟฟ้าโดยไม่ถูกดึงดูดอย่างรุนแรงจากมอเตอร์ที่อยู่ใกล้เคียง (คุณสมบัติเฟอร์โรแมกเนติก) และในขณะเดียวกัน คุณก็ออกแบบโดยคำนึงถึงข้อเท็จจริงที่ว่า หากสนามแม่เหล็กของมอเตอร์เปลี่ยนแปลง มันจะเหนี่ยวนำให้เกิดกระแสและแรงภายในชิ้นส่วนทองแดงของคุณ (คุณสมบัติแม่เหล็กไฟฟ้า).

การเข้าใจความแตกต่างนี้คือเครื่องหมายของวิศวกรผู้มากประสบการณ์ นี่คือวิธีที่เราที่ Eptahub มั่นใจได้ว่าวัสดุที่เราจัดหามานั้นไม่เพียงแต่ถูกต้องตามชื่อเท่านั้น แต่ยังเหมาะสมอย่างยิ่งกับสภาพแวดล้อมทางกายภาพที่ซับซ้อนซึ่งวัสดุเหล่านั้นต้องใช้งานอีกด้วย.

เอกสารอ้างอิง

1. สมาคมพัฒนาทองแดง (CDA), “คุณสมบัติของทองแดงและโลหะผสมทองแดง”. https://www.copper.org/

2.เชงค์, เจเอฟ., “บทบาทของความไวต่อสนามแม่เหล็กในการถ่ายภาพด้วยคลื่นแม่เหล็กไฟฟ้า: การถ่ายภาพ MRI ของแคลซิฟิเคชั่น ธาตุเหล็ก และภาวะเลือดออก” ฟิสิกส์การแพทย์, 23(6), 1996.
