สวัสดีครับ ผมคือวิศวกรอาวุโสจาก Eptahub ในโลกของวิทยาศาสตร์วัสดุและการออกแบบทางกล ตัวเลขคือภาษาของเรา เราอาศัยข้อมูลจำเพาะต่างๆ เช่น ความหนาแน่น ความแข็ง และการขยายตัวทางความร้อน เพื่อประกอบการตัดสินใจที่สำคัญ ในบรรดาคุณสมบัติเหล่านี้ มีคุณสมบัติหนึ่งที่มักโดดเด่นด้วยชื่อที่น่าดึงดูดใจ: ความแข็งแรงดึงสูงสุด (UTS).
ฟังดูเหมือนเป็นคำตอบสุดท้ายเกี่ยวกับความสามารถของวัสดุ—เป็นมาตรวัดความแข็งแรง "ขั้นสูงสุด" ความเข้าใจเช่นนี้ แม้จะพบได้ทั่วไป แต่ก็เป็นความเข้าใจผิดที่อันตรายและมีค่าใช้จ่ายสูงที่สุดอย่างหนึ่งในสาขาของเรา ผมเองเคยเห็นโครงการล่าช้าและชิ้นส่วนเสียหายเพราะผู้ออกแบบเข้าใจผิดว่าค่า UTS คือขีดจำกัดการออกแบบที่ใช้งานได้และปลอดภัยของวัสดุ.
เป้าหมายของคู่มือสองส่วนนี้คือการลบล้างความเชื่อผิดๆ นี้อย่างสิ้นเชิง เราจะไปไกลกว่าคำจำกัดความง่ายๆ ในส่วนแรกนี้ เราจะสร้างรากฐานตั้งแต่เริ่มต้น เราจะสำรวจรายละเอียดของการทดสอบทางกายภาพที่ก่อให้เกิดตัวเลขนี้ กำหนดความหมายของความเค้นและความเครียดอย่างพิถีพิถัน และเดินผ่านการเดินทางที่น่าสนใจของวัสดุภายใต้ภาระ จนถึงจุดสูงสุดของความแข็งแรง เมื่อจบส่วนนี้ คุณจะไม่เพียงแค่รู้เท่านั้น อะไร UTS คืออะไร คุณจะเข้าใจ ทำไม มันก็เป็นอย่างที่มันเป็นนั่นแหละ ขึ้นอยู่กับพฤติกรรมพื้นฐานของสสาร.
วิธีการวัดความแข็งแรง – การทดสอบแรงดึง
ความแข็งแรงดึงสูงสุดไม่ใช่ค่าทางทฤษฎีที่คำนวณจากหลักการพื้นฐานหรือการวิเคราะห์ทางเคมีอย่างง่าย แต่เป็นค่าที่... คุณสมบัติที่กำหนดโดยการทดลอง. ค่าความแข็งแรงดึงสูงสุด (UTS) หาได้จากการนำวัสดุชิ้นหนึ่งมาดึงแยกออกจากกันอย่างเป็นระบบจนกระทั่งขาด กระบวนการนี้เรียกว่าการทดสอบแรงดึง ซึ่งเป็นการทดสอบคุณสมบัติพื้นฐานที่สุดในวิศวกรรมเครื่องกล เพื่อให้เข้าใจค่า UTS เราต้องเข้าใจการทดสอบนี้อย่างละเอียดก่อน.

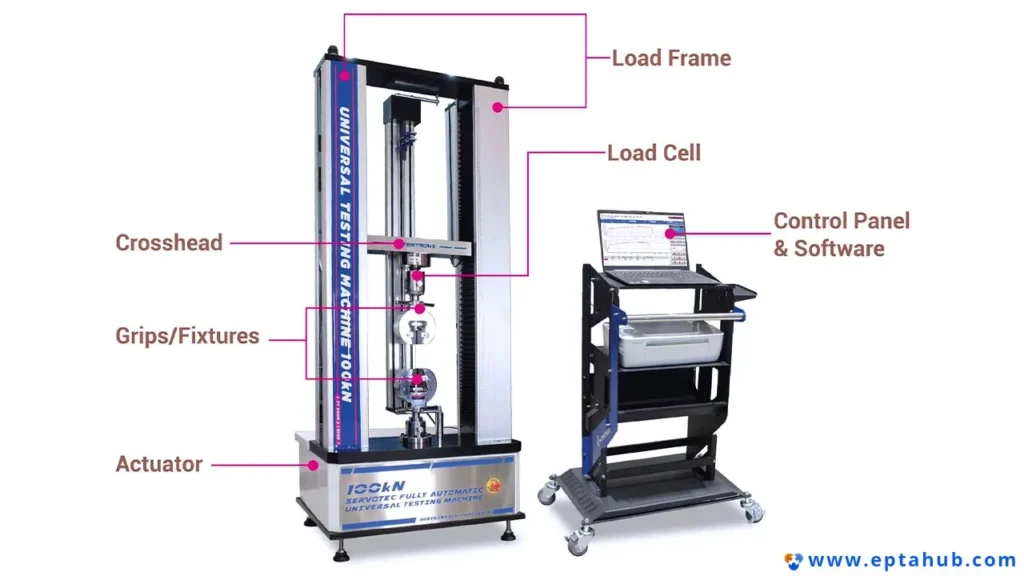

เครื่องมือ: เครื่องทดสอบอเนกประสงค์ (UTM)
การทดสอบแรงดึงดำเนินการโดยใช้เครื่องมือที่มีความแม่นยำสูงที่เรียกว่าเครื่องทดสอบอเนกประสงค์ (Universal Testing Machine หรือ UTM) เรียกว่า “อเนกประสงค์” เพราะสามารถตั้งค่าให้ทำการทดสอบได้ไม่เพียงแค่แรงดึง (การดึง) เท่านั้น แต่ยังรวมถึงแรงอัด (การดัน) และแรงดัด (การโค้งงอ) ด้วย สำหรับกรณีนี้ เราจะเน้นที่ฟังก์ชันการทดสอบแรงดึง เครื่อง UTM ประกอบด้วยส่วนประกอบหลักหลายส่วน:
- โครงรับน้ำหนัก: โครงสร้างที่แข็งแรงและมั่นคง โดยทั่วไปจะมีเสาแนวตั้งสองต้น เพื่อให้ความมั่นคงทางโครงสร้างในการรับแรงมหาศาลโดยไม่บิดงอหรือสั่นสะเทือน.
- ด้ามจับ: อุปกรณ์จับยึดที่มีประสิทธิภาพสูง (แบบไฮดรอลิกหรือแบบกลไก) ที่ยึดชิ้นงานทดสอบไว้แน่นหนาที่ปลายทั้งสองด้าน การตรวจสอบให้แน่ใจว่าชิ้นงานไม่เลื่อนหลุดนั้นมีความสำคัญอย่างยิ่งต่อผลลัพธ์ที่แม่นยำ.
- ระบบขับเคลื่อน/ตัวกระตุ้น: นี่คือมอเตอร์หรือระบบไฮดรอลิกที่เคลื่อนตัวจับยึดตัวใดตัวหนึ่ง (หัวจับ) ด้วยความเร็วที่แม่นยำและควบคุมได้ เพื่อออกแรงดึงชิ้นงาน.
- โหลดเซลล์: ทรานสดิวเซอร์ที่มีความไวสูงมาก ซึ่งใช้วัดแรงดึง (โหลด) ที่กระทำในทันที เปรียบเสมือน "มาตรวัด" ของเครื่องจักรนี้.
- เครื่องวัดการยืดตัว: นี่อาจเป็นเซนเซอร์ที่สำคัญที่สุดสำหรับการวัดความเครียดอย่างแม่นยำ มันเป็นอุปกรณ์ที่ละเอียดอ่อนซึ่งหนีบเข้ากับ "ความยาวเกจ" ของชิ้นงานโดยตรง (รายละเอียดเพิ่มเติมด้านล่าง) มันวัดการยืดตัวเล็กๆ ด้วยความแม่นยำสูงกว่าการติดตามการเคลื่อนที่ของหัวจับขนาดใหญ่เพียงอย่างเดียว สำหรับการคำนวณคุณสมบัติเช่นโมดูลัสของยัง เซนเซอร์วัดการยืดตัวเป็นสิ่งที่ขาดไม่ได้.
- ระบบเก็บรวบรวมข้อมูล: คอมพิวเตอร์ที่บันทึกข้อมูลที่ซิงโครไนซ์กันจากโหลดเซลล์ (แรง) และเอ็กซ์เทนโซมิเตอร์ (การยืดตัว) หลายครั้งต่อวินาที แสดงผลแบบเรียลไทม์ และสร้างชุดข้อมูลสุดท้ายในที่สุด.

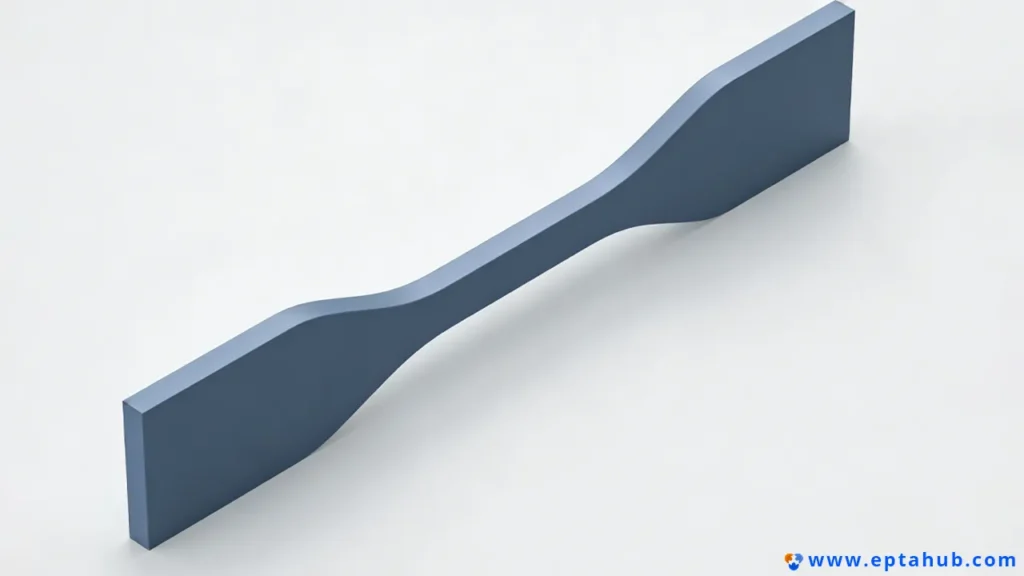

ตัวอย่าง: “กระดูกสุนัข”
คุณไม่สามารถทดสอบวัสดุชิ้นใดก็ได้แบบสุ่ม เพื่อให้ได้ผลลัพธ์ที่เปรียบเทียบได้และถูกต้องตามหลักวิทยาศาสตร์ การทดสอบจึงต้องทำกับตัวอย่างที่มีขนาดเหมาะสม มาตรฐาน รูปทรงเรขาคณิตที่โด่งดังที่สุดคือรูปทรง "กระดูกสุนัข" ซึ่งกำหนดโดยมาตรฐานต่างๆ เช่น ASTM E8.
รูปทรงนี้ถูกออกแบบมาอย่างตั้งใจและชาญฉลาด มีส่วนปลายขนาดใหญ่และกว้างสองด้าน (ส่วน "จับยึด") เพื่อให้เครื่องยึดเกาะได้ ส่วนปลายทั้งสองข้างค่อยๆ เปลี่ยนไปเป็นส่วนกลางที่แคบกว่าและมีหน้าตัดสม่ำเสมอ โดยมีรัศมีขนาดใหญ่ บริเวณส่วนกลางนี้คือ... ส่วนวัด. การเสียรูปที่สำคัญทั้งหมดและการแตกหักขั้นสุดท้ายถูกออกแบบมาให้เกิดขึ้นภายในความยาวที่ระบุนี้ ทำไม?
- ความเข้มข้นของความเครียด: ส่วนกลางที่แคบกว่าทำให้ความเค้นสูงสุดเกิดขึ้นที่บริเวณนั้น ส่งผลให้ความเสียหายเกิดขึ้นในบริเวณที่วัดโดยเครื่องวัดการยืดตัว.
- การหลีกเลี่ยงปัญหาการจับยึดที่ไม่แน่นหนา: หากชิ้นงานทดสอบเป็นเพียงแท่งโลหะที่มีเนื้อเดียวกัน แรงกดมหาศาลจากตัวจับยึดอาจทำให้เกิดความเค้นกระจุกตัว ส่งผลให้ชิ้นงานแตกหักที่ปลายทั้งสองข้าง ทำให้การทดสอบนั้นใช้ไม่ได้ผล ส่วนจับยึดที่กว้างขึ้นจะช่วยป้องกันปัญหานี้ได้.
- ความยาวของเกจ (L₀): ก่อนทำการทดสอบ จะมีการทำเครื่องหมายเล็กๆ สองจุดบนส่วนวัด โดยเว้นระยะห่างที่แม่นยำและได้มาตรฐาน นี่คือ “ความยาววัดเดิม” L₀ เครื่องวัดการยืดตัวจะวัดการเปลี่ยนแปลงของความยาวเฉพาะนี้.
ขั้นตอนการดำเนินการ: คำแนะนำทีละขั้นตอน
- การตระเตรียม: ขนาดของชิ้นงานทดสอบ โดยเฉพาะพื้นที่หน้าตัดของส่วนวัด (A₀) จะถูกวัดอย่างละเอียดด้วยเวอร์เนียร์คาลิเปอร์หรือไมโครมิเตอร์ และบันทึกไว้.
- การติดตั้ง: ชิ้นงานจะถูกวางลงในที่จับของเครื่อง UTM อย่างระมัดระวัง โดยต้องแน่ใจว่าชิ้นงานอยู่ในแนวตั้งอย่างสมบูรณ์ การวางตำแหน่งที่ไม่ถูกต้องอาจทำให้เกิดแรงดัดและทำให้ผลการทดสอบคลาดเคลื่อนได้ จากนั้นจึงติดเครื่องวัดการยืดตัวเข้ากับส่วนที่วัดความยาว.
- แรงดึงดูด: การทดสอบเริ่มต้นขึ้น ตัวขับเคลื่อนของเครื่องจะดึงชิ้นงานด้วยความเร็วคงที่และช้า (อัตราความเครียดที่กำหนดไว้) อัตราที่ช้าเป็นสิ่งสำคัญเพื่อให้สามารถสังเกตพฤติกรรมของวัสดุภายใต้สภาวะกึ่งคงที่ ซึ่งจะช่วยขจัดผลกระทบจากโมเมนตัมหรือแรงกระแทก.
- การบันทึกข้อมูล: คอมพิวเตอร์บันทึกข้อมูลหลายพันจุด: [แรง, การยืดตัว], [แรง, การยืดตัว], [แรง, การยืดตัว]…
- การทดสอบสิ้นสุดลงแล้ว: ชิ้นงานจะยืดออกเรื่อยๆ จนกระทั่งแตกหักในที่สุด การทดสอบเสร็จสมบูรณ์แล้ว.
ผลลัพธ์ดิบคือเส้นกราฟความสัมพันธ์ระหว่างแรงดึงและการยืดตัว เพื่อให้ข้อมูลนี้สามารถเปรียบเทียบได้ในระดับสากล เราจึงทำการปรับค่าเหล่านี้ให้เป็นมาตรฐาน ความเครียด และ ความเครียด.
ความเครียดและความกดดัน (ฉบับปรับปรุงใหม่)
เพื่อเปรียบเทียบผลลัพธ์จากชิ้นงานทดสอบขนาดเล็กกับคานเหล็กรูปตัว I ขนาดใหญ่ เราต้องก้าวข้ามข้อจำกัดของแรงจำเพาะและการยืดตัวจำเพาะ เราจำเป็นต้องใช้หน่วยมาตรฐาน.
ความเค้นทางวิศวกรรม (σ)
ความเค้นคือการวัดแรงภายในต่อหน่วยพื้นที่ ลองนึกภาพว่าเป็นความเข้มของแรงที่กระจายอยู่ภายในวัสดุ คำจำกัดความมาตรฐานที่ใช้ในเอกสารข้อมูลจำเพาะส่วนใหญ่คือ ความเครียดทางวิศวกรรม.
ความเค้น (σ) = แรง (F) / พื้นที่หน้าตัดเดิม (A₀)
คำสำคัญในที่นี้คือ ต้นฉบับ. ตลอดการทดสอบทั้งหมด แม้ว่าชิ้นงานจะบางลง เราก็ยังคงหารแรงที่วัดได้ด้วยพื้นที่ที่วัดได้เสมอ ก่อน การทดสอบได้เริ่มต้นขึ้นแล้ว นี่เป็นข้อตกลงที่สำคัญมากที่เราจะกลับมาทบทวนอีกครั้ง เพราะมันอธิบายถึงรูปร่างของเส้นโค้งสุดท้าย.
- หน่วย: ในระบบ SI หน่วยคือ ปาสคาล (Pa), ซึ่งเท่ากับ 1 นิวตันต่อตารางเมตร (N/m²) หน่วยนี้เล็กมาก ดังนั้นเราจึงใช้หน่วยนี้เป็นหลัก เมกะปาสคาล (MPa), ซึ่งมีหน่วยเป็น N/mm² ในระบบหน่วยวัดของสหรัฐอเมริกา เราใช้หน่วยนี้ ปอนด์ต่อตารางนิ้ว (psi) หรือ กิโลปอนด์ต่อตารางนิ้ว (ksi) (1 ksi = 1000 psi).
ความเครียดทางวิศวกรรม (ε)
ความเครียด (Strain) คือการวัดระดับการเปลี่ยนแปลงรูปร่างหรือการยืดตัว โดยเทียบกับความยาวเดิม มันตอบคำถามที่ว่า “มันยืดออกไปมากแค่ไหนเมื่อเทียบกับขนาดเริ่มต้น?”
ความเครียด (ε) = การเปลี่ยนแปลงความยาว (ΔL) / ความยาวเดิม (L₀)
โดยที่ ΔL คือการยืดตัวทันทีที่วัดได้ด้วยเครื่องวัดการยืดตัว และ L₀ คือความยาวเดิมของชิ้นงาน เนื่องจากความเครียดเป็นอัตราส่วนของความยาวต่อความยาว (เช่น มม./มม.) ดังนั้นจึงเป็น ไม่มีมิติ ปริมาณ มักแสดงในรูปของทศนิยม (0.05) เปอร์เซ็นต์ (5%) หรือไมโครสเตรน (μm/m).
โดยการแปลงข้อมูล [แรง, การยืดตัว] ทุกจุดให้เป็นจุดข้อมูล [ความเค้น, ความเครียด] เราจะสร้าง “ประวัติย่อ” สากลของวัสดุขึ้นมา: เส้นโค้งความเค้น-ความเครียดทางวิศวกรรม.

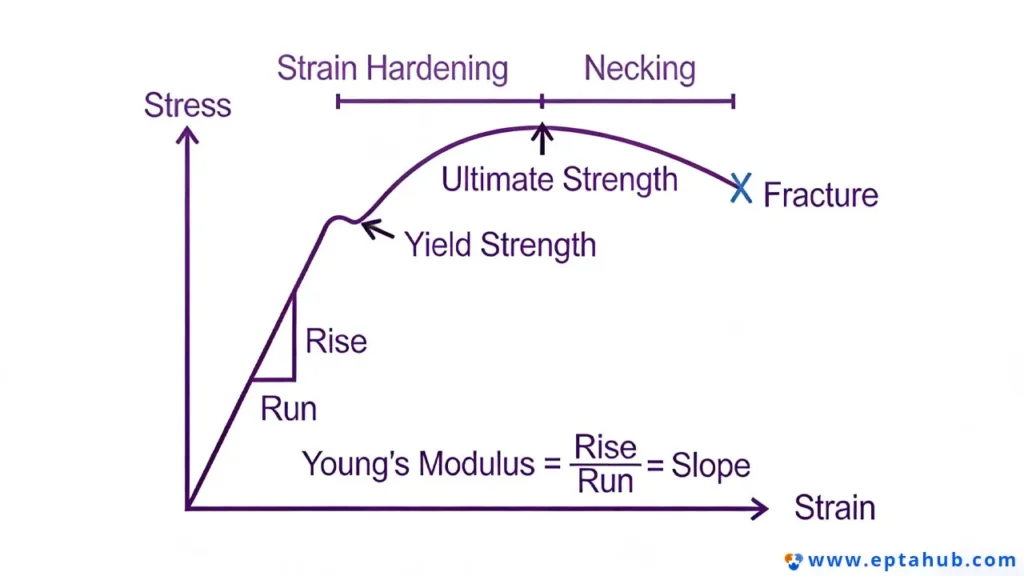

การเดินทางสู่จุดสูงสุด: กายวิภาคของเส้นโค้งความเค้น-ความเครียด

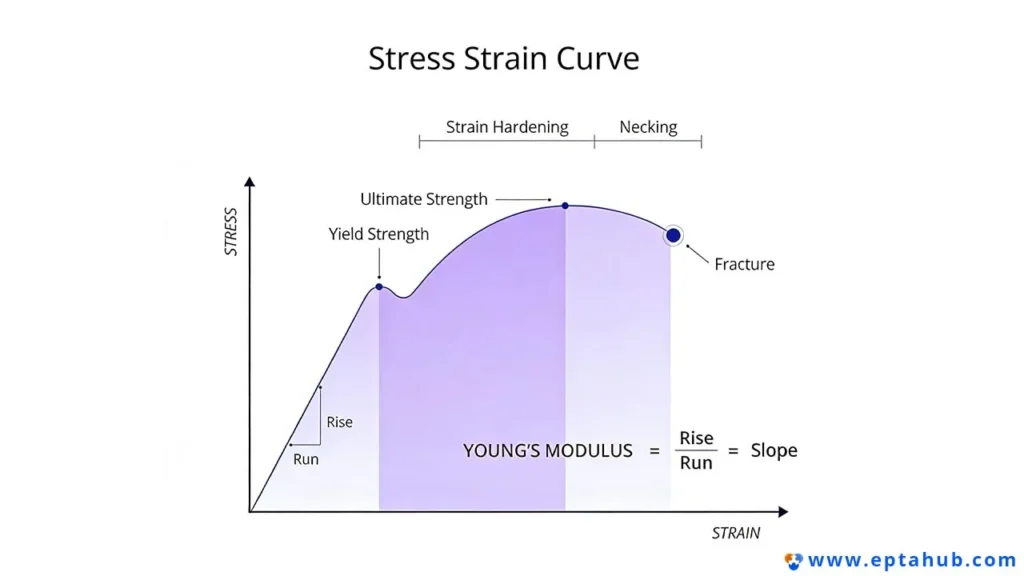

กราฟนี้บอกเล่าเรื่องราวทั้งหมดของการตอบสนองของวัสดุต่อแรงดึง เรามาพิจารณาแต่ละช่วงของกราฟบนเส้นทางสู่ความแข็งแรงดึงสูงสุดกัน.
1. บริเวณยืดหยุ่น (โซนสปริง)
จากจุดกำเนิด เส้นโค้งเริ่มต้นจากเส้นตรงที่สมบูรณ์แบบ นี่คือ บริเวณยืดหยุ่น.
- พฤติกรรม: ในบริเวณนี้ วัสดุจะมีพฤติกรรมเหมือนสปริงที่สมบูรณ์แบบ พันธะระหว่างอะตอมจะยืดออก แต่ไม่แตกหรือเลื่อน หากคุณหยุดการทดสอบที่ใดก็ได้ในบริเวณนี้และนำชิ้นงานออก มันจะกลับคืนสู่ความยาวเดิมอย่างแม่นยำ การเสียรูปนั้นสามารถย้อนกลับได้โดยสมบูรณ์และไม่ถาวร.
- กฎของฮุค: ความสัมพันธ์เชิงเส้นนี้ถูกกำหนดโดยกฎของฮุค ซึ่งระบุว่าความเค้นแปรผันตรงกับความเครียด (σ = Eε).
- โมดูลัสของยัง (E): ความชันของเส้นนี้เป็นคุณสมบัติพื้นฐานของวัสดุที่เรียกว่า โมดูลัสของความยืดหยุ่น, หรือค่าโมดูลัสของยัง (E) ซึ่งเป็นการวัดคุณสมบัติของวัสดุโดยตรง ความแข็ง. เหล็กกล้าที่มีโมดูลัสสูง (
200 GPa) มีความแข็งมาก ต้องใช้แรงกดมหาศาลจึงจะทำให้เกิดการเปลี่ยนแปลงรูปร่างเพียงเล็กน้อย อะลูมิเนียม (วัสดุที่มีความแข็ง 70 GPa นั้นแข็งน้อยกว่า ในขณะที่พอลิเมอร์อย่างไนลอน (~3 GPa) มีความยืดหยุ่นมากกว่ามาก.
2. จุดสิ้นสุด (จุดที่ไม่อาจหวนกลับ)
เมื่อสิ้นสุดช่วงเส้นตรง เส้นโค้งจะเบี่ยงเบนออกไป นี่คือจุดเริ่มต้นของการเสียรูปถาวร หรือที่เรียกว่า ผลผลิต. เดอะ ความแข็งแรงคราก (σy) คือระดับความเครียดที่ทำให้เกิดเหตุการณ์นี้ขึ้น.
- กลไก: ณ จุดนี้ ความเครียดได้สูงขึ้นมากพอที่จะทำให้โครงสร้างภายในของวัสดุเปลี่ยนแปลงไปอย่างพื้นฐาน ในโลหะ จุดนี้เกิดขึ้นเมื่อระนาบของอะตอม (การเคลื่อนที่ของอะตอม) เริ่มเลื่อนผ่านกัน พันธะอะตอมไม่ได้แค่ยืดออกอีกต่อไป แต่กำลังเคลื่อนที่.
- ชุดถาวร: เมื่อวัสดุผ่านจุดคราค (yield point) ไปแล้ว มันจะเปลี่ยนแปลงไปอย่างถาวร หากนำออกจากแรงดึง วัสดุจะไม่กลับคืนสู่ความยาวเดิม มันจะเกิดการ "เสียรูป" หรือ "การคงสภาพ" อย่างถาวร สำหรับชิ้นส่วนโครงสร้างใดๆ ที่ออกแบบมาเพื่อรักษารูปทรง เช่น สะพาน บล็อกเครื่องยนต์ หรือสลักเกลียว ความแข็งแรงคราค (yield strength) คือจุดคราค ขีดจำกัดการออกแบบที่แน่นอนและไม่สามารถต่อรองได้.
- วิธีการชดเชย 0.2%: สำหรับวัสดุหลายชนิด เช่น อะลูมิเนียม จะไม่มีจุดหักมุมที่ชัดเจนในกราฟ เพื่อกำหนดจุดครากให้เป็นมาตรฐาน เราจึงใช้วิธีการชดเชย 0.2% เราลากเส้นขนานกับความชันยืดหยุ่นเริ่มต้น แต่เริ่มจากค่าความเครียด 0.002 (0.2%) บนแกน x จุดที่เส้นนี้ตัดกับกราฟความเค้น-ความเครียด จะถูกกำหนดให้เป็นค่าความแข็งแรงครากชดเชย 0.2%.
3. บริเวณที่วัสดุแข็งตัวเมื่อได้รับความเสียหาย (แข็งแรงขึ้นเมื่อได้รับความเสียหาย)
เมื่อเลยจุดคราคไปแล้ว สิ่งที่น่าสนใจอย่างหนึ่งก็เกิดขึ้น เพื่อที่จะยืดวัสดุที่เสียหายแล้วต่อไป เราต้องใช้แรงกด เพิ่มขึ้นเรื่อยๆ ปริมาณความเครียด เส้นกราฟยังคงสูงขึ้นเรื่อยๆ ปรากฏการณ์นี้เรียกว่าอะไร การแข็งตัวของความเครียด หรือการเพิ่มความแข็งแรงจากการทำงาน.
- กลไก: เมื่อความคลาดเคลื่อนเคลื่อนที่ผ่านโครงผลึกของโลหะ พวกมันจะเริ่มพันกัน สะสมกัน และขัดขวางการเคลื่อนที่ของกันและกัน การติดขัดของความคลาดเคลื่อนนี้ทำให้การเปลี่ยนรูปของวัสดุทำได้ยากขึ้นเรื่อยๆ โดยพื้นฐานแล้ว วัสดุจะแข็งแรงและแข็งขึ้น (แต่มีความยืดหยุ่นน้อยลง) เมื่อถูกเปลี่ยนรูป นี่เป็นหลักการเดียวกันกับที่ช่างตีเหล็กใช้ในการตีดาบ หรือเมื่อคุณดัดลวดไปมา.
4. จุดสูงสุด: การบรรลุความแข็งแรงดึงสูงสุด (UTS)
กระบวนการเพิ่มความแข็งแรงจากการยืดตัวยังคงดำเนินต่อไป และความเค้นที่จำเป็นในการยืดชิ้นงานจะเพิ่มขึ้นเรื่อยๆ จนถึงค่าสูงสุด จุดสูงสุดของกราฟความเค้น-ความเครียดทางวิศวกรรมนี้ ในที่สุดก็คือ ความแข็งแรงดึงสูงสุด.
UTS = F_max / A₀
ณ จุดนี้ วัสดุได้ทนต่อแรงดึงสูงสุดเท่าที่จะทำได้แล้ว นี่คือจุดสูงสุดของค่าความเค้นทางวิศวกรรม อัตราการเสริมความแข็งแรงจากความแข็งตัวเนื่องจากแรงดึงได้ถึงขีดจำกัดแล้ว และตอนนี้สมดุลกับความเสียหายภายในที่สะสมอยู่ในวัสดุ แรงดึงเพิ่มเติมใดๆ จะต้องใช้แรงน้อยลง ไม่ใช่มากขึ้น นี่คือจุดเปลี่ยน จุดเปลี่ยนก่อนที่วัสดุจะเริ่มพังทลายเฉพาะจุดอย่างหลีกเลี่ยงไม่ได้.
ฟิสิกส์ของการคอดและการแตกหัก
เมื่อกราฟความเค้น-ความเครียดถึงจุดความแข็งแรงสูงสุด (UTS) แสดงว่าเกิดการเปลี่ยนแปลงพื้นฐานขึ้นภายในวัสดุ ก่อนหน้านี้ ปรากฏการณ์การแข็งตัวของวัสดุ (วัสดุแข็งแรงขึ้นเมื่อเกิดการเสียรูป) เป็นปรากฏการณ์หลัก แต่ที่จุด UTS การสะสมของความเสียหายระดับจุลภาคภายใน (การก่อตัวและการเติบโตของช่องว่างเล็กๆ) เริ่มมีอิทธิพลเหนือกว่าผลของการแข็งตัว.
วัสดุนี้ไม่สามารถรองรับการยืดตัวเพิ่มเติมผ่านการเปลี่ยนรูปอย่างสม่ำเสมอได้อีกต่อไป แต่จะเกิดความไม่เสถียรเฉพาะจุดที่เรียกว่า... การจูบคอ เริ่มต้น.
- การ "เน็คกิ้ง" คืออะไร? ในบริเวณที่อ่อนแอที่สุดบริเวณหนึ่งของส่วนวัดความหนาของชิ้นงาน พื้นที่หน้าตัดจะเริ่มหดตัวอย่างรวดเร็วและมาก ทำให้เกิด "คอคอด" การเสียรูปพลาสติกที่เกิดขึ้นภายหลังทั้งหมดจะกระจุกตัวอยู่ในบริเวณคอคอดนี้.
- เหตุใดกราฟความเค้นทางวิศวกรรมจึงลดลง: นี่คือแนวคิดที่สำคัญที่สุดที่ต้องเข้าใจเกี่ยวกับ UTS และมันมาจากหลักการของ "ความเค้นทางวิศวกรรม" โดยตรง โปรดจำไว้ว่า ความเค้นทางวิศวกรรม (σ) = แรง (F) / พื้นที่เดิม (A₀). ขณะที่การเลียคอเกิดขึ้น ตัวอย่างนั้น... แท้จริง, พื้นที่ ณ ขณะนั้นกำลังหดตัวลงอย่างมาก อย่างไรก็ตาม สูตรของเรายังคงใช้แบบเดิมอย่างดื้อรั้น ต้นฉบับ พื้นที่ที่วัดก่อนเริ่มการทดสอบ เนื่องจากพื้นที่จริงเล็ลงกว่าเดิม แรง (F) ที่จำเป็นในการยืดชิ้นงานต่อไปจึงเริ่มลดลง เมื่อคุณหารแรงที่ลดลงนี้ด้วยพื้นที่เดิมที่คงที่ ค่า "ความเค้นทางวิศวกรรม" ที่คำนวณได้ก็จะลดลงตามไปด้วย ซึ่งทำให้เกิดความลาดชันลงบนเส้นโค้งทันทีหลังจากจุดสูงสุดของค่าความแข็งแรงดึงสูงสุด (UTS).
ความเค้นทางวิศวกรรมเทียบกับความเค้นที่แท้จริง: เปิดเผยความจริง
หากเราคำนวณความเครียดโดยใช้ในทุกช่วงเวลาของการทดสอบ ทันที หากพื้นที่หน้าตัด (A) เปลี่ยนไป เราจะได้ภาพที่แตกต่างออกไป นี่เรียกว่า ความเครียดที่แท้จริง.
ความเค้นจริง (σ_T) = แรง (F) / พื้นที่ ณ ขณะนั้น (A)
เมื่อคุณพล็อตเส้นโค้งความเค้น-ความเครียดที่แท้จริง คุณจะเห็นความแตกต่างที่ชัดเจน: ความเค้นที่แท้จริงจะเพิ่มขึ้นเรื่อย ๆ จนกระทั่งวัสดุแตกหัก. มันไม่มีจุดสูงสุดแล้วลดลงตามมาเหมือนกับกราฟความเค้นทางวิศวกรรม เนื่องจากในขณะที่แรง (F) ลดลงในบริเวณที่คอคอด พื้นที่ (A) กลับลดลงเร็วกว่ามาก อะตอมในบริเวณเฉพาะที่นั้นจึงประสบกับระดับความเค้นที่เพิ่มขึ้นอย่างต่อเนื่อง.
- อันไหน "สมจริง" กว่ากัน? กราฟความเค้นจริงสะท้อนความเป็นจริงทางกายภาพของสิ่งที่วัสดุกำลังประสบในระดับโครงสร้างจุลภาคได้อย่างแม่นยำยิ่งขึ้น.
- เหตุใดเราจึงใช้ความเค้นทางวิศวกรรม? เนื่องจากในสถานการณ์การออกแบบส่วนใหญ่ วิศวกรจะให้ความสำคัญกับแรงที่กระทำต่อส่วนประกอบของวัตถุที่กำหนด ต้นฉบับ ขนาดที่สามารถรับได้ ภาพวาด การคำนวณ และแบบจำลอง FEA ของเราทั้งหมดนั้นอิงตามรูปทรงเรขาคณิตเริ่มต้นของชิ้นส่วน การใช้ความเค้นทางวิศวกรรม ซึ่งอิงตามพื้นที่ดั้งเดิมนั้น จึงมีความตรงไปตรงมาและใช้งานได้จริงมากกว่า โดยเฉพาะอย่างยิ่งเนื่องจากเป้าหมายการออกแบบของเราคือการรักษาชิ้นส่วนให้ห่างไกลจากการเสียรูปพลาสติกขนาดใหญ่ เช่น การคอดตัว.
ในที่สุด การเสียรูปบริเวณคอจะรุนแรงเกินไป ช่องว่างขนาดเล็กจะรวมตัวกันกลายเป็นรอยแตก และรอยแตกนั้นจะขยายตัวอย่างรวดเร็ว นำไปสู่การแตกหักในที่สุดของชิ้นงาน กระดูกหัก. นี่คือจุดสิ้นสุดของกราฟความสัมพันธ์ระหว่างความเค้นและความเครียด.
เหตุใดค่าความแข็งแรงคราก (Yield Strength) จึงเป็นขีดจำกัดในการออกแบบของคุณ ไม่ใช่ค่าความแข็งแรงสูงสุด (UTS)
ตอนนี้เรามาถึงประเด็นหลักของคู่มือฉบับนี้แล้ว หากคุณเป็นนักออกแบบ วิศวกรโครงสร้าง หรือผู้จัดการฝ่ายจัดซื้อ นี่คือหลักการที่คุณต้องจดจำให้ขึ้นใจ.
ความแข็งแรงของผลผลิต กำหนดขอบเขตของวัสดุ พฤติกรรมยืดหยุ่น. ภายใต้ความเค้นระดับนี้ วัสดุจะสามารถคืนตัวและยืดหยุ่นได้เหมือนสปริง แต่หากความเค้นสูงกว่าระดับนี้ วัสดุจะเกิดการเปลี่ยนแปลง การเสียรูปพลาสติกถาวรและไม่สามารถย้อนกลับได้. มันชำรุดแล้ว.
ความแข็งแรงดึงสูงสุด คือ ความเครียดสูงสุด ถึงเวลานั้นแล้วที่วัสดุจะเสียรูปและเสียหายอย่างมาก ชิ้นส่วนที่รับน้ำหนักจนถึงขีดจำกัดความแข็งแรงสูงสุด (UTS) จะไม่ใช่ชิ้นส่วนที่คุณระบุไว้ในแบบอีกต่อไป ขนาด รูปร่าง และความสมบูรณ์ในการใช้งานของชิ้นส่วนนั้นได้ถูกทำลายไปแล้ว.
ตารางที่ 2: การประลองฝีมือของวิศวกร: ความแข็งแรงครากเทียบกับความแข็งแรงดึงสูงสุด
| คุณสมบัติ | ความแข็งแรงคราก (σy) | ความแข็งแรงดึงสูงสุด (UTS) |
|---|---|---|
| ปรัชญาการออกแบบ | ขีดจำกัดของ “ห้ามงอ” มาตรฐานพื้นฐานสำหรับความสมบูรณ์ของโครงสร้าง. | ขีดจำกัด “ก่อนจะแตก” จุดล้มเหลว ไม่ใช่จุดการทำงาน. |
| สถานะส่วนประกอบ | ชิ้นส่วนดังกล่าวคงรูปทรงและฟังก์ชันการทำงานตามที่ออกแบบไว้. | ชิ้นส่วนดังกล่าวเสียรูปทรงอย่างรุนแรงและถาวร ใช้การไม่ได้ และไม่ปลอดภัย. |
| แอปพลิเคชัน | ขีดจำกัดการออกแบบสำหรับชิ้นส่วนโครงสร้างทั้งหมดที่ต้องคงรูปทรงไว้ (โครง, สลักเกลียว, เพลา, คาน). | ใช้สำหรับการวิเคราะห์ความเสียหาย การรับรองวัสดุ และการประเมินพฤติกรรมภายใต้ภาระเกินพิกัดอย่างรุนแรง. |
| ปัจจัยด้านความปลอดภัย (FoS) | FoS ถูกนำไปใช้กับ ความแข็งแรงของผลผลิต เพื่อรักษาระดับความเครียดในการทำงานให้ต่ำกว่าระดับดังกล่าวมาก. | ห้ามนำค่าปัจจัยความปลอดภัยมาใช้กับค่าความแข็งแรงดึงสูงสุด (UTS) ในการออกแบบโครงสร้างมาตรฐานเด็ดขาด. |
กรณีศึกษา: หน้าแปลนภาชนะรับแรงดันที่ชำรุด

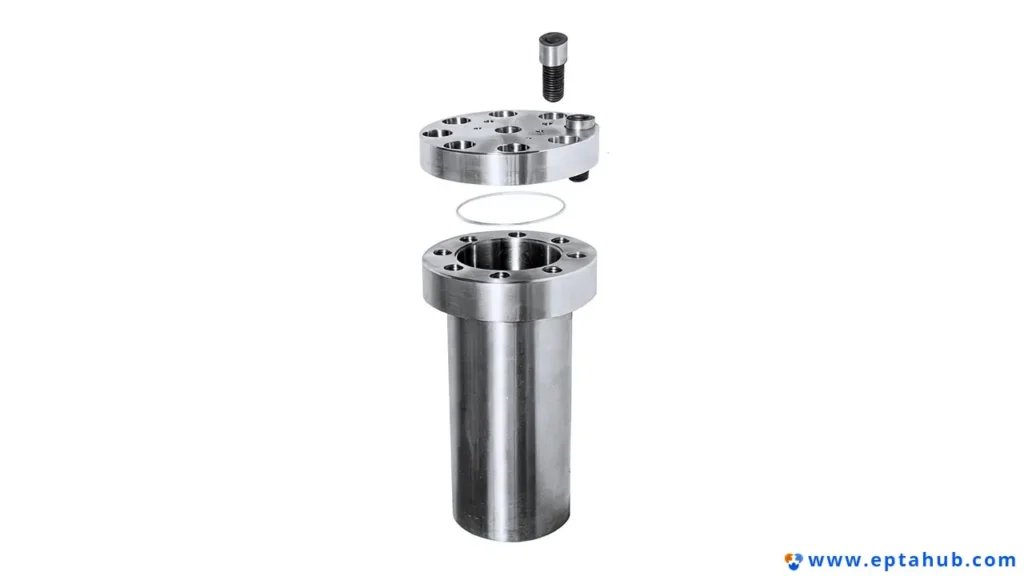

- สถานการณ์จำลอง: บริษัทเคมีแห่งหนึ่งต้องการออกแบบระบบหน้าแปลนแบบใช้สลักเกลียวแบบใหม่สำหรับเครื่องปฏิกรณ์แรงดันปานกลาง.
- ข้อมูลวัสดุ: ทีมจัดซื้อจัดหาได้จัดทำใบรับรองวัสดุสำหรับเหล็กอัลลอย ซึ่งระบุค่าสำคัญไว้อย่างชัดเจน: ความแข็งแรงดึงสูงสุด (UTS): 860 MPa. รายละเอียดเพิ่มเติมอยู่ด้านล่าง 0.2% ความแข็งแรงครากแบบออฟเซ็ต: 590 MPa.
- ความผิดพลาดร้ายแรง: วิศวกรฝึกหัดได้รับมอบหมายให้ทำการคำนวณขนาดของสลักเกลียว เขาคำนวณว่าภายใต้แรงดันใช้งานสูงสุด ความเค้นดึงในสลักเกลียวแต่ละตัวจะอยู่ที่ 520 MPa เขาเปรียบเทียบค่านี้กับค่าความแข็งแรงดึงสูงสุด (UTS) ที่ 860 MPa และสรุปว่า “520 MPa ต่ำกว่า 860 MPa มาก ทำให้เราได้ค่าความปลอดภัยมากกว่า 1.6 การออกแบบนี้ปลอดภัยมาก”
- ผลลัพธ์ที่เลวร้าย: ระบบถูกประกอบและอัดแรงดันเป็นครั้งแรก เมื่อแรงดันถึงระดับเป้าหมายที่ออกแบบไว้ ความเค้นในสลักเกลียวจะสูงถึง 520 MPa แม้ว่าจะต่ำกว่าค่าความแข็งแรงดึงสูงสุด (UTS) แต่ก็สูงขึ้นอย่างมีนัยสำคัญ ข้างบน ความแข็งแรงคราก 590 MPa ทันทีที่สลักเกลียวทั้งหมดยืดออกเล็กน้อยแต่ถาวร นั่นหมายความว่าสลักเกลียวถูกยืดออก การยืดตัวนี้ทำให้แรงกดล่วงหน้าบนหน้าแปลนลดลง ซีลปะเก็นเสียหาย และสารเคมีแรงดันสูงเริ่มรั่วไหลออกจากจุดเชื่อมต่อ ทำให้ระบบหยุดทำงานฉุกเฉิน.
- การวิเคราะห์หลังเกิดเหตุ: ไม่มีน็อตตัวไหนหักเลย เพราะความเค้นไม่เคยถึงค่าความแข็งแรงสูงสุดที่ยอมรับได้ (UTS) แต่ระบบทั้งหมดกลับ... ล้มเหลวในการทำงาน. การรั่วไหลทำให้ต้องหยุดการผลิตเป็นเวลาหลายชั่วโมงและต้องเสียค่าใช้จ่ายในการทำความสะอาดสูง สลักเกลียวทั้งหมดต้องถูกเปลี่ยนใหม่ สาเหตุหลักของความล้มเหลวคือการใช้ค่า UTS เป็นขีดจำกัดในการออกแบบอย่างไม่ถูกต้อง ขั้นตอนการออกแบบที่ถูกต้องคือการจำกัดความเค้นใช้งานสูงสุดให้อยู่ในระดับที่ปลอดภัยซึ่งต่ำกว่าความแข็งแรงคราก (เช่น ความแข็งแรงคราก / FoS = 590 MPa / 2 = 295 MPa).
คุณค่าเชิงปฏิบัติของ UTS: เครื่องมือสำหรับคุณภาพ ความปลอดภัย และการเปรียบเทียบ
ถ้าเราไม่สามารถออกแบบโดยใช้ค่านี้ได้ แล้วทำไมค่า UTS จึงเป็นหนึ่งในค่าที่สำคัญที่สุดในเอกสารข้อมูลวัสดุ? เพราะมันมีหน้าที่สำคัญอื่นๆ ในด้านวิศวกรรมอีกหลายอย่าง.
1. การควบคุมคุณภาพและการตรวจสอบวัสดุ
นี่เป็นเรื่องที่พบได้บ่อยที่สุด ทางอุตสาหกรรม ใช้สำหรับค่าความแข็งแรงดึงสูงสุด (UTS) วัสดุมาตรฐานทุกชนิด (เช่น เหล็กกล้า AISI 4140 หรืออลูมิเนียม 6061-T6) จะมีช่วงค่าความแข็งแรงดึงสูงสุดที่คาดหวังได้ภายใต้สภาวะที่กำหนดอย่างชัดเจน.
- การตรวจสอบรับสินค้า: เมื่อคุณซื้อวัสดุจำนวนมากจากโรงงานหรือซัพพลายเออร์ วัสดุเหล่านั้นจะมาพร้อมกับ... รายงานผลการทดสอบวัสดุ (MTR) หรือ ใบรับรองโรงงาน. เอกสารนี้แสดงค่า UTS ที่ทดสอบจริงสำหรับความร้อนจำเพาะของวัสดุนั้นๆ งานแรกของคุณคือตรวจสอบว่าค่าดังกล่าวอยู่ในช่วงที่ยอมรับได้สำหรับเกรดวัสดุที่คุณสั่งซื้อหรือไม่ หากเหล็กกล้า 4140 ที่ระบุว่าผ่านการชุบแข็งและอบคืนตัวแล้วมีค่า UTS เพียง 600 MPa (ในขณะที่ควรมากกว่า 900 MPa) แสดงว่าคุณอาจได้รับวัสดุที่ไม่ถูกต้องหรือผลิตภัณฑ์ที่ผ่านกระบวนการอบชุบความร้อนที่ไม่เหมาะสม ค่า UTS เป็นด่านแรกในการตรวจสอบความไม่สอดคล้องของวัสดุ.
2. ความปลอดภัย ความทนทาน และการวิเคราะห์ความเสียหาย
ในบางสาขาเฉพาะทาง เช่น ยานยนต์ ไม่ว่าจะเป็นด้านความปลอดภัยจากการชนหรือวิศวกรรมโครงสร้างต้านแผ่นดินไหว วิศวกรต่างให้ความสนใจอย่างมากกับพฤติกรรมของวัสดุหลังจุดคราค.
- การดูดซับพลังงาน: พลังงานทั้งหมด วัสดุ ความสามารถในการดูดซับพลังงานก่อนที่จะแตกหักนั้นแสดงได้ด้วยพื้นที่ทั้งหมดใต้กราฟความเค้น-ความเครียด วัสดุที่มีทั้งค่าความแข็งแรงดึงสูงสุด (UTS) สูงและค่าการยืดตัวสูง (ความเครียดรวมก่อนแตกหัก) จะมีพื้นที่ใต้กราฟมาก ซึ่งหมายความว่าวัสดุนั้นสามารถดูดซับพลังงานได้มากผ่านการเสียรูปพลาสติกก่อนที่จะแตกหัก คุณสมบัตินี้เรียกว่า... ความทนทาน และมีความสำคัญอย่างยิ่งสำหรับชิ้นส่วนที่ออกแบบมาเพื่อทนต่อแรงกระแทกหรือการรับน้ำหนักเกินอย่างรุนแรง.
- อัตราส่วน UTS/ผลผลิต: อัตราส่วนของความแข็งแรงดึงสูงสุดต่อความแข็งแรงครากเป็นตัวบ่งชี้ที่มีประโยชน์ อัตราส่วนสูง (เช่น 1.5 หรือมากกว่า) บ่งชี้ว่าวัสดุนั้นมีช่วงการแข็งตัวของวัสดุที่ยาว ซึ่งแสดงถึงความยืดหยุ่นที่ดีและเป็น "สัญญาณเตือน" ที่มองเห็นได้ถึงการแตกหักผ่านการเสียรูปอย่างมาก.
3. การเลือกวัสดุ และการเปรียบเทียบระดับสูง
ในขั้นตอนการออกแบบช่วงแรก ค่า UTS (Undefined Strength Stress) เป็นตัวชี้วัดระดับสูงที่มีประสิทธิภาพสำหรับการเปรียบเทียบระดับประสิทธิภาพของวัสดุต่างๆ ได้อย่างรวดเร็ว ช่วยให้คุณได้ทราบคร่าวๆ ว่าวัสดุนั้นอยู่ในระดับความแข็งแรงใด.
ตารางที่ 3: ค่าความแข็งแรงดึงสูงสุดโดยทั่วไปของวัสดุทางวิศวกรรมทั่วไป
| ประเภทวัสดุ | ตัวอย่างเฉพาะ | ความแข็งแรงดึงสูงสุดทั่วไป (MPa) | แอปพลิเคชันหลัก / หมายเหตุ |
|---|---|---|---|
| เหล็กกล้าคาร์บอนต่ำ | เหล็กโครงสร้าง ASTM A36 | 400 – 550 | คานและแผ่นเหล็กสำหรับงานก่อสร้าง ราคาถูกและทนทาน. |
| เหล็กกล้าผสมความแข็งแรงสูง | AISI 4340 (เหล็กชุบแข็งและอบคืนตัว) | 1000 – 1800+ | สลักเกลียวความแข็งแรงสูงสำหรับล้อลงจอดของเครื่องบิน เพิ่มความแข็งแรงด้วยการอบชุบความร้อน. |
| โลหะผสมอลูมิเนียม | 6061-T6 | ~310 | โครงเครื่องจักร โครงจักรยาน มีอัตราส่วนความแข็งแรงต่อน้ำหนักสูง. |
| โลหะผสมไทเทเนียม | ไท-6อัล-4วี | ~950 | ชิ้นส่วนอากาศยาน อุปกรณ์ฝังในร่างกายทางการแพทย์ มีคุณสมบัติเด่นด้านซอฟต์แวร์และความทนทานต่อการกัดกร่อน. |
| โพลิเมอร์วิศวกรรม | โพลีคาร์บอเนต (PC) | ~65 | อุปกรณ์ป้องกันเครื่องจักร แว่นตานิรภัย โปร่งใสและทนทานต่อแรงกระแทก. |
| วัสดุผสม | โพลิเมอร์เสริมใยคาร์บอน (CFRP) | 600 – 2000+ | โครงตัวถังรถแข่ง ลำตัวเครื่องบิน มีความแข็งแรงจำเพาะสูงมาก แต่มีคุณสมบัติไม่เป็นเนื้อเดียวกันในทุกทิศทาง. |
4. การประเมินความสามารถในการขึ้นรูป
ในกระบวนการผลิต เช่น แผ่นโลหะ การปั๊มโลหะ หรือการขึ้นรูปด้วยการดึงลึก ความสามารถของวัสดุในการเพิ่มความแข็งแรงหลังจากการเสียรูป (แสดงโดยบริเวณของเส้นโค้งระหว่างจุดครากและค่าความแข็งแรงสูงสุด) นั้นมีความสำคัญอย่างยิ่ง วัสดุที่ยังคงแข็งตัวต่อไปหลังจากถึงจุดครากแล้ว จะสามารถกระจายการเสียรูปไปทั่วชิ้นส่วนได้อย่างสม่ำเสมอมากขึ้น ป้องกันการบางลงและการฉีกขาดเฉพาะจุดก่อนกำหนด.
คำถามที่พบบ่อย
ถาม: จะคำนวณความแข็งแรงดึงสูงสุดได้อย่างไร?
A: คุณไม่ได้ "คำนวณ" มันจากทฤษฎี มันเป็น... วัดจากการทดลอง ค่าที่ได้จากการทดสอบแรงดึง สูตรที่ใช้ในการประมวลผลข้อมูลการทดสอบคือ UTS = F_max / A₀, โดยที่ F_max คือแรงสูงสุดที่บันทึกได้ และ A₀ คือพื้นที่หน้าตัดเดิมของชิ้นงาน.
ถาม: จะคำนวณความแข็งแรงดึงสูงสุดที่แท้จริงได้อย่างไร?
A: ตามหลักแล้ว กราฟความเค้นที่แท้จริงจะเพิ่มขึ้นเรื่อยๆ ดังนั้นจึงไม่มี "จุดสูงสุด" คำว่า "ความแข็งแรงดึงสูงสุดที่แท้จริง" บางครั้งใช้เพื่ออ้างถึง... ค่าของความเค้นที่แท้จริง ณ จุดแตกหักสุดท้าย. โดยส่วนใหญ่จะใช้ในการวิจัยทางวิชาการและการจำลองกลศาสตร์การแตกหักขั้นสูง.
ถาม: ความแข็งแรงดึงสูงสุดของเหล็กคือเท่าไร?
A: ค่านี้แตกต่างกันอย่างมาก เหล็กโครงสร้างคาร์บอนต่ำธรรมดาจะมีค่าความแข็งแรงดึงสูงสุด (UTS) ประมาณ 400 MPa ในขณะที่เหล็กอัลลอยด์ความแข็งแรงสูงที่ผ่านการอบชุบความร้อนอย่างเหมาะสมสามารถมีค่า UTS เกิน 1500 MPa ได้อย่างง่ายดาย ไม่มีตัวเลขตายตัวสำหรับ "เหล็ก"“
ถาม: หน่วยวัด UTS คืออะไร?
A: หน่วย SI มาตรฐานคือ เมกะปาสคาล (MPa), ซึ่งเท่ากับ N/mm² ในระบบอิมพีเรียล หน่วยที่ใช้กันทั่วไปคือ เคเอสไอ (กิโลปอนด์ต่อตารางนิ้ว).
สรุป: รู้จักขีดจำกัดของตนเอง และใช้ขีดจำกัดที่ถูกต้อง
ความแข็งแรงดึงสูงสุด (Ultimate Tensile Strength) เป็นตัวเลขที่โดดเด่นและสำคัญมากในข้อมูลจำเพงของวัสดุ มันแสดงถึงความแข็งแรงสูงสุดที่วัสดุสามารถทำได้เมื่อถูกดึง และเป็นพื้นฐานสำคัญในการตรวจสอบคุณภาพ การจำแนกคุณลักษณะของวัสดุ และการทำความเข้าใจรูปแบบการแตกหักขั้นสุดท้ายของวัสดุ.
อย่างไรก็ตาม สำหรับวิศวกรออกแบบทุกคนที่ให้ความสำคัญกับความปลอดภัยและความน่าเชื่อถือ บทเรียนสุดท้ายนั้นเป็นสิ่งที่แน่นอนและไม่อาจเปลี่ยนแปลงได้: ค่า UTS ไม่ใช่ขีดจำกัดการออกแบบของคุณ ค่า Yield Strength ต่างหากที่เป็นขีดจำกัด.
ด้วยการรักษาระดับความเค้นใช้งานของชิ้นงานออกแบบให้ต่ำกว่าจุดคราก (yield strength) พร้อมด้วยค่าความปลอดภัยที่เหมาะสม คุณจะมั่นใจได้ว่าชิ้นส่วนของคุณจะทำงานได้ตามที่คุณตั้งใจไว้ตลอดอายุการใช้งาน รักษาทรง ทำงานได้ตามหน้าที่ และรับประกันความปลอดภัย ที่นี่ เอปตาฮับ, นั่นคือหลักการแรกที่เรานำมาใช้กับทุกการออกแบบที่เราตรวจสอบและทุกวัสดุที่เรากำหนด การเข้าใจและนำความแตกต่างนี้ไปใช้อย่างถูกต้องคือหัวใจสำคัญของวิศวกรรมมืออาชีพ.
เอกสารอ้างอิง
1.ASTM E8 / E8M – 22, “วิธีการทดสอบมาตรฐานสำหรับการทดสอบแรงดึงของวัสดุโลหะ” ASTM International. https://www.astm.org/e0008_e0008m-22.html
2. ISO 6892-1:2019, “วัสดุโลหะ — การทดสอบแรงดึง — ตอนที่ 1: วิธีการทดสอบที่อุณหภูมิห้อง” องค์การมาตรฐานสากล. https://www.iso.org/standard/78322.html
