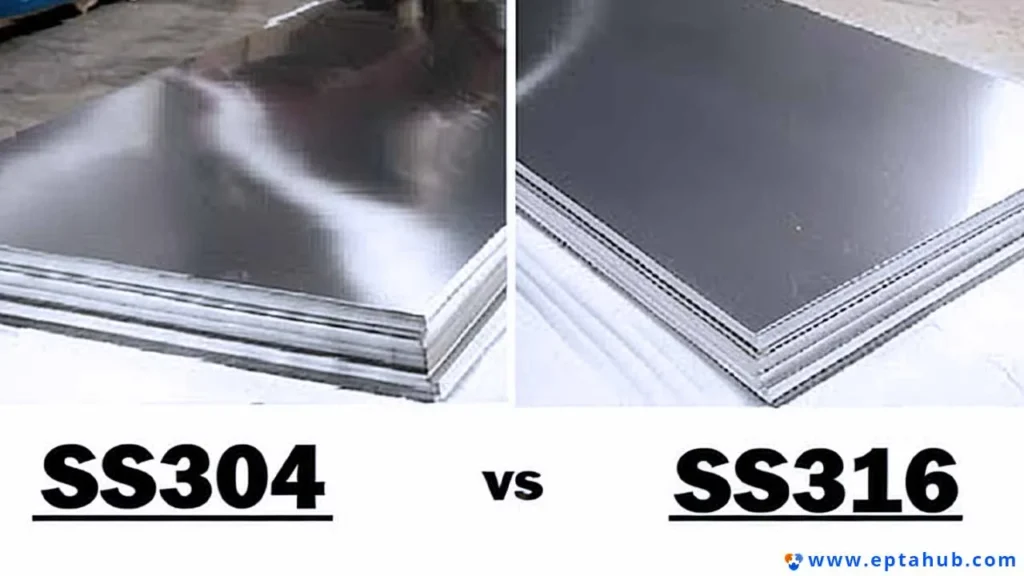

Edelstahl 304 vs. 316: Der Leitfaden für Ingenieure zur Auswahl

Hallo, hier spricht Ihr leitender Ingenieur von Eptahub. Lassen Sie uns über eine Entscheidung sprechen, die ich fast jede Woche treffen muss oder bei der ich einem Kunden helfe: Edelstahl 304 oder 316?

Äußerlich sehen sie identisch aus. Sie fühlen sich identisch an. Mit bloßem Auge sind sie nicht zu unterscheiden. Doch die Wahl zwischen ihnen kann den Unterschied ausmachen zwischen einem Produkt, das ein Leben lang hält, und einem, das nach wenigen Monaten kaputtgeht. Sie kann auch den Unterschied zwischen einem Projekt im Budgetrahmen und einem unnötig teuren Projekt bedeuten.

Edelstahl 304 ist der Allrounder unter den Edelstählen. Er ist die gebräuchlichste, vielseitigste und am weitesten verbreitete Sorte. Edelstahl 316 ist sein Hochleistungs-Pendant, der zum Einsatz kommt, wenn es auf extreme Bedingungen ankommt.

Ich kann Ihnen gar nicht sagen, wie oft ich schon Zeichnungen gesehen habe, in denen nur vage “Edelstahl” angegeben ist, oder Angebotsanfragen, in denen der Käufer “sicherheitshalber” auf 316 zurückgreift und damit viel Geld verschwendet. Umgekehrt wurde ich auch schon hinzugezogen, um Fehler zu analysieren, bei denen 304 in einer Anwendung verwendet wurde, die eindeutig 316 erforderte.

Der gesamte Unterschied in Leistung, Kosten und Anwendung dieser beiden Hochleistungslegierungen lässt sich auf einen einzigen Schlüsselbestandteil zurückführen: ein Element aus dem Periodensystem.

Die Wurzel aller Unterschiede: Chemische Zusammensetzung

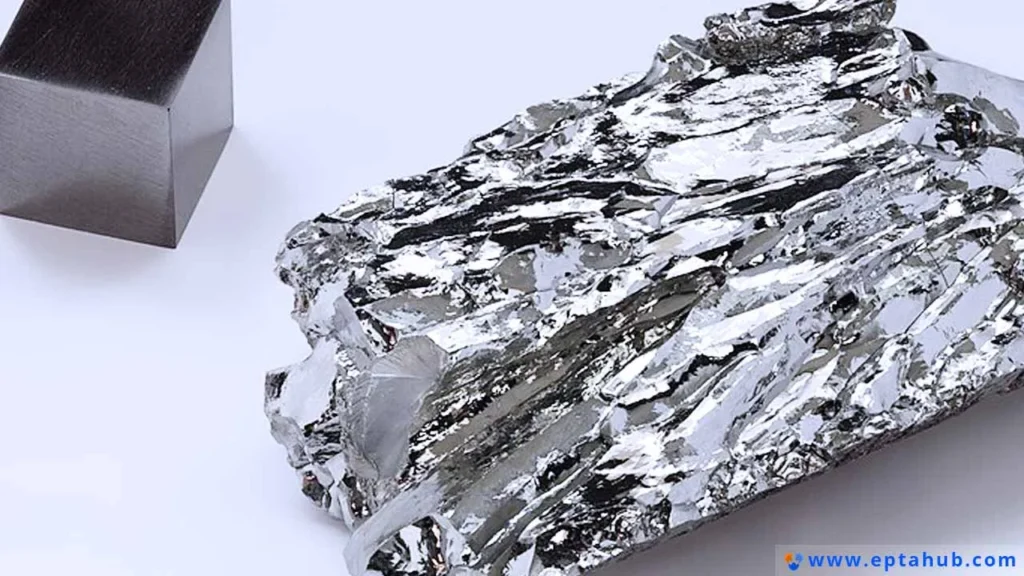

Hier beginnt alles. Sämtliche Unterschiede in Leistung und Kosten lassen sich auf die spezifische Zusammensetzung der jeweiligen Legierung zurückführen. Sowohl 304 als auch 316 gehören zu den austenitisch Diese Familie von Edelstählen ist bekannt für ihre hervorragende Umformbarkeit und Korrosionsbeständigkeit. Ihre Grundrezeptur ist ähnlich, aber 316 hat eine besondere Stärke.

Tabelle 1: Nominale chemische Zusammensetzung von Edelstahl 304 im Vergleich zu Edelstahl 316 (Gewicht %)

Schauen Sie sich die Tabelle genau an. Der Chrom- und Nickelgehalt ist ähnlich (wobei 316 typischerweise etwas mehr Nickel enthält). Der revolutionäre Unterschied liegt im 2-3% Molybdän (Mo) absichtlich zu 316 hinzugefügt.

Molybdän ist der entscheidende Faktor. Diese einzige Legierungszugabe ist für nahezu alle verbesserten Eigenschaften des Edelstahls 316 und seinen höheren Preis verantwortlich. Wenn Sie sich nur eines merken, dann dies: 316 enthält Molybdän; 304 enthält es nicht.

Die Entlarvung des Stärke-Mythos

Eine häufige Frage von jungen Ingenieuren lautet: “Sollte ich 316 verwenden, weil es fester ist?” Für Anwendungen nach 99% lautet die Antwort: Nein. Dies ist ein weit verbreitetes Missverständnis, das es auszuräumen gilt. Zwar gibt es geringfügige Unterschiede, aber die mechanischen Eigenschaften bei Raumtemperatur sind bemerkenswert ähnlich. Man wählt 316 nicht aufgrund eines signifikanten Festigkeitsvorteils gegenüber 304.

Tabelle 2: Typische mechanische und physikalische Eigenschaften bei Raumtemperatur

Die Schlussfolgerung aus dieser Tabelle ist eindeutig: Wenn Ihre Konstruktion mit 304 aufgrund mangelnder Festigkeit scheitert, wird der Wechsel zu 316 Ihr Problem nicht lösen. Sie müssten eine andere Edelstahlsorte (z. B. Duplex- oder ausscheidungshärtende Sorten) in Betracht ziehen oder die Materialstärke erhöhen.

Die Entscheidung, mehr für 316 zu bezahlen, hat fast nie etwas mit der Stärke zu tun. Es geht immer um eines: Korrosionsbeständigkeit.

Der entscheidende Faktor: Ein detaillierter Einblick in die Korrosionsbeständigkeit

Hier kommt das Molybdän in 316 zum Tragen.

Allgemeine Korrosion

In den meisten atmosphärischen Umgebungen, bei unbedenklichen chemischen Einflüssen oder im Kontakt mit reinem Wasser ist die Leistung von Edelstahl 304 und 316 nahezu identisch. Die passive Chromoxidschicht auf Edelstahl 304 bietet einen mehr als ausreichenden Schutz vor Rost und Korrosion. Für Küchenspülen, Arbeitsflächen oder architektonische Verkleidungen in Städten im Landesinneren ist Edelstahl 304 vollkommen ausreichend.

Der Wendepunkt: Chloridumgebungen

Die Welt ist voller Chloride. Sie kommen vor in:

• Salzwasser (Ozeane, Brackwasser)
• Streusalze, die im Winter auf den Straßen verwendet werden
• Viele Industrie Chemikalien und Reinigungsmittel (einschließlich Bleichmittel)
• Lebensmittel mit hohem Salzgehalt (Salzlaken, Essiggurken)
• Sogar menschlicher Schweiß

Chloride sind der Erzfeind der Standard Die Chromoxid-Passivschicht auf Edelstahl 304 wird angegriffen. Dadurch entstehen zwei besonders heimtückische Formen der Lochkorrosion:

1. Lochfraßkorrosion: Hierbei handelt es sich um die Bildung kleiner, tiefer Vertiefungen auf der Stahloberfläche. Während die restliche Oberfläche makellos erscheinen mag, können diese Vertiefungen schnell in die Materialstärke eindringen und zu Leckagen oder plötzlichem Versagen führen. Es ist, als würde sich ein winziger Bohrer durch den Stahl bohren.
2. Spaltkorrosion: Dies tritt in engen, geschützten Bereichen auf, in denen sich eine korrosive Lösung ansammeln kann – beispielsweise unter einem Schraubenkopf, im Gewinde eines Befestigungselements oder unter einer Dichtung. Die Lösung in der Spalte kann sich stark mit Chloriden anreichern, was zu einem schnellen, lokalen Angriff führt.

Hier ist der Ort Molybdän Hier kommt die Lösung ins Spiel. Die Zugabe von Molybdän zu 316 verbessert die Stabilität und Zähigkeit der Passivschicht deutlich und macht sie wesentlich widerstandsfähiger gegen Chloridangriffe. Dadurch kann sich die Legierung bei Beschädigung der Schutzschicht schneller selbst repassivieren.

Man kann es sich so vorstellen: Die Passivschicht von 304 ist wie ein hochwertiger Regenmantel. Sie funktioniert hervorragend in einem Licht Dusche. Die passive Schicht von 316 ist vergleichbar mit einer hochwertigen Gore-Tex-Jacke. Sie wurde speziell entwickelt, um heftigen Stürmen standzuhalten. Der “Sturm” bezieht sich auf den Chloridangriff.

Fertigungs- und Herstellungsaspekte

Wie vergleichen sich die Werkstoffe im Vergleich für die Ingenieure und Einkäufer, die aus diesen Materialien Bauteile herstellen lassen müssen?

• Schweißbarkeit: Sowohl 304 als auch 316 eignen sich hervorragend zum Schweißen. Ein kritischer Punkt ist jedoch die Existenz der “L”-Sorten: 304L Und 316L. Das “L” steht für niedrigen Kohlenstoffgehalt (max. 0,031 TP3T gegenüber 0,081 TP3T). Beim Schweißen von Standard-304/316 kann die Hitze dazu führen, dass sich Chrom mit Kohlenstoff verbindet. Dies führt zu einem Chrommangel an den Korngrenzen und macht die Bereiche neben der Schweißnaht korrosionsanfällig (ein Phänomen, das als Sensibilisierung bezeichnet wird). Die “L”-Sorten weisen einen so geringen Kohlenstoffgehalt auf, dass dies verhindert wird. Als bewährte Vorgehensweise empfiehlt es sich, für alle zu schweißenden Teile stets 304L oder 316L zu verwenden.
• Bearbeitbarkeit: Beide Stähle gelten aufgrund ihrer hohen Zähigkeit und Kaltverfestigung als schwieriger zu bearbeiten als Kohlenstoffstahl. 316 ist etwas schwieriger zu bearbeiten als 304, der Unterschied ist jedoch für die meisten Betriebe verkraftbar.
• Formbarkeit: Beide Materialien weisen eine ausgezeichnete Umformbarkeit auf, d. h. sie lassen sich biegen, stanzen und tiefziehen, ohne zu reißen. Dies ist ihrer stabilen austenitischen Struktur zu verdanken, die durch den Nickelgehalt noch verstärkt wird.

Der entscheidende Faktor für Unternehmen: Kosten vs. Leistung

Der unmittelbarste und spürbarste Unterschied zwischen 304 und 316 ist der Preis.

Edelstahl 316 ist immer teurer als Edelstahl 304.

Die Preisdifferenz kann je nach den globalen Rohstoffmärkten schwanken, aber typischerweise kostet 316 irgendwo zwischen 25% bis 40% mehr als 304 für die gleiche Form (Blech, Stange, Rohr usw.).

Warum die höheren Kosten? Das liegt an zwei Hauptbestandteilen aus unserer chemischen Zusammensetzungstabelle:

1. Molybdän (Mo): Molybdän ist ein teures Legierungselement. Da 304 kein Molybdän enthält, ist die Zugabe von 2-3% in 316 ein wesentlicher Kostentreiber.

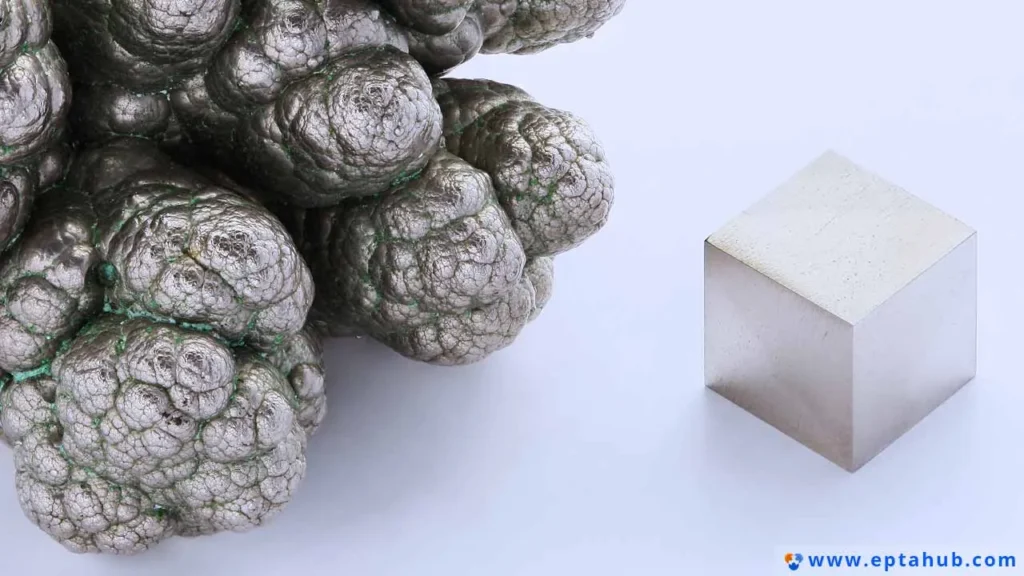

2. Nickel (Ni): Nickel ist zudem ein teurer Rohstoff. Die Sorte 316 erfordert im Allgemeinen einen höheren Mindestnickelgehalt (101 % TP3T) als 304 (81 % TP3T), was den Preis erhöht.

Diese Kostendifferenz bildet die gesamte Grundlage des Entscheidungsprozesses. Die grundlegende Frage, die Sie sich stellen müssen, lautet:

“Ist die Einsatzumgebung meiner Komponente aggressiv genug, um den Kostenaufschlag für 25-40% 316 zu rechtfertigen?”

• Wenn die Antwort Nein lautet, Die Wahl von 316 ist ein Beispiel für “Überdimensionierung”. Sie verschwenden Geld für Leistung, die Sie nicht benötigen.
• Wenn die Antwort Ja lautet, Die Wahl von 304 ist ein Trugschluss. Die anfängliche Ersparnis wird durch die Kosten vorzeitiger Ausfälle, Produktrückrufe, Garantieansprüche und den Imageschaden für Ihre Marke bei Weitem übertroffen.

Der Anwendungstest: Wann ist Paragraph 304 und wann Paragraph 316 anzuwenden?

Lasst uns unser Wissen auf alltägliche Szenarien anwenden. Hier trifft Theorie auf Praxis.

Wählen Sie Edelstahl 304 für:

• Küchenausstattung: Spülbecken, Arbeitsplatten, Kühlschränke und Küchenarbeitsplätze. Die Umgebung enthält Wasser und schwache Säuren aus Lebensmitteln, Chloride werden jedoch in der Regel abgewaschen. 304 ist der Industriestandard.
• Architektonische Paneele: Gebäudefassaden, Wandpaneele und Zierleisten in nicht küstennahen Gebieten. Es bietet eine hervorragende Ästhetik und Beständigkeit gegen atmosphärische Korrosion.
• Universelle Befestigungselemente: Muttern, Bolzen und Schrauben für den Innenbereich oder für milde Außenbedingungen.
• Fahrzeuginnenausstattung und Abgaskomponenten: Wenn Hitzebeständigkeit und eine geringe Korrosionsbeständigkeit erforderlich sind, die Einwirkung von Streusalz jedoch nicht der primäre Konstruktionsfaktor ist.
• Lagertanks für unschädliche Flüssigkeiten: Tanks für Wasser, Milch, Bier und Wein. 304 ist völlig ausreichend.
• Kochgeschirr: Die meisten Töpfe und Pfannen aus Edelstahl werden aus 304 hergestellt (oft auch als 18/8- oder 18/10-Edelstahl vermarktet, was sich auf den Chrom-/Nickelgehalt bezieht).

Sie MÜSSEN auf Edelstahl 316 aufrüsten für:

• Marine Anwendungen: Dies ist der typische Anwendungsfall. Sämtliche Beschläge an einem Boot – Reling, Befestigungselemente, Schäkel, Ankerkomponenten –, die Salzwasser oder Salznebel ausgesetzt sind, müssen aus Edelstahl 316 gefertigt sein. Edelstahl 304 zeigt innerhalb kürzester Zeit Verfärbungen und Lochfraßkorrosion.
• Küstenarchitektur: Jedes Gebäude in Meeresnähe (wenige Kilometer entfernt) ist betroffen. Die salzhaltige Luft lagert Chloride auf Oberflächen ab, weshalb die Verwendung von 316 für Fassaden, Geländer und Bauteile unerlässlich ist, um unansehnliche Flecken und Korrosion zu verhindern.
• Pharmazeutische und Medizintechnik: Herstellung Anlagen für die pharmazeutische Industrie enthalten häufig Chloride in den Prozessströmen. Der Bedarf an sterilen, leicht zu reinigenden Oberflächen, die beständig gegen aggressive Reinigungsmittel sind, macht Edelstahl 316 (insbesondere 316L) zur ersten Wahl. Auch chirurgische Instrumente und Implantate werden aus speziellen Legierungen des Typs 316 hergestellt.
• Chemische Verarbeitungsanlagen: Tanks, Rohre, Ventile und Behälter, die aggressive Chemikalien, insbesondere solche, die Chloride enthalten, aufnehmen können.
• Lebensmittelverarbeitung mit hohem Salzgehalt: Ausrüstung zur Herstellung von Essiggurken, zur Verarbeitung von Salzlaken oder zur Handhabung von stark salzhaltigen Saucen. Die ständige Chloridbelastung erfordert 316.
• Freigehege in Winterklimazonen: Elektrische Verteilerkästen, Armaturen und Befestigungselemente in Regionen, in denen viel Streusalz auf den Straßen verwendet wird. Der Salznebel ist stark korrosiv und greift den Werkstoff 304 an.

Die Debatte um die Wasserflasche: Für eine wiederverwendbare Wasserflasche ist Edelstahl 304 völlig ausreichend und unbedenklich. Die Spuren von Chlor im Leitungswasser sind nicht bedenklich. Ein Hersteller mag zwar Flaschen mit Bezeichnungen wie “316” oder “medizinische Qualität” bewerben, um eine höhere Qualität zu suggerieren, aber für den praktischen Gebrauch ist Edelstahl 304 völlig ausreichend.

Wie erkennt man den Unterschied: Feld- und Labormethoden?

Sie haben eine Lieferung mit “316” Teilen erhalten, sind sich aber nicht sicher. Wie können Sie überprüfen, ob Sie das erhalten haben, wofür Sie bezahlt haben?

1. Materialprüfberichte (MTRs): Dies ist die erste und wichtigste Methode. Verlangen Sie von Ihrem Lieferanten für jede Charge des Materials ein zertifiziertes Materialanalysenzertifikat (MTR). Dieses Zertifikat ist die “Geburtsurkunde” des Materials und enthält die genaue chemische Analyse ab Werk. Es ist Ihr wichtigstes Mittel zur Qualitätssicherung.
2. Röntgenfluoreszenz-Analysator (RFA): Ein Röntgenfluoreszenz-Spektrometer (RFA) ist ein handliches Gerät, das innerhalb von Sekunden eine zerstörungsfreie chemische Analyse eines Materials ermöglicht. Es gilt als Goldstandard für die Sofortanalyse. Durch Anvisieren des Werkstücks und Betätigen des Auslösers lässt sich die vollständige Elementzusammensetzung ermitteln und das Vorhandensein von 2-3%-Molybdän bestätigen.
3. Moly-Tropfen-Testkits: Dies sind kostengünstige chemische Schnelltests. Man gibt einen Tropfen einer bestimmten Säure darauf. Lösung auf dem Metall. Bei 304 erfolgt keine Reaktion oder eine leichte Bräunung. Bei 316 führt das Vorhandensein von Molybdän innerhalb von ein bis zwei Minuten zu einer dunkelbraunen oder schwarzen Färbung des Tropfens. Dies ist eine schnelle, qualitative Prüfung, die sich jedoch zur Sortierung von gemischtem Material als sehr effektiv erweisen kann.

Es gibt keine visuelle Möglichkeit Um die beiden Edelstähle 304 und 316 zu unterscheiden, müssen Sie sich auf die Dokumentation oder Prüfergebnisse verlassen. Sie sind im geglühten Zustand nicht magnetisch und sehen gleich aus.

Wie kann man absolute Klarheit bei der Spezifikation erreichen?

Bei Ihren Zeichnungen und Angebotsanfragen ist Unklarheit Ihr größter Feind. Nutzen Sie diese Checkliste, um sicherzustellen, dass Sie genau das erhalten, was Sie benötigen.

1. Geben Sie die Note so genau wie möglich an: Schreiben Sie niemals “Edelstahl” oder “A2-Edelstahl”. Verwenden Sie die vollständige Bezeichnung.
   • Gut: “Material: Edelstahl 304”
   • Besser: “Material: Edelstahl, Typ 304, gemäß ASTM A240”
2. Schweißteile mit der Güteklasse “L” kennzeichnen: Falls das Bauteil geschweißt werden soll, ist dies zur Vermeidung einer Sensibilisierung zwingend erforderlich.
   • Korrekte Spezifikation: “Material: Edelstahl, Typ 316L, gemäß ASTM A240”
3. Definieren Sie die erforderliche Oberflächenbeschaffenheit: Die Oberflächenbeschaffenheit kann sich auf die Korrosionsbeständigkeit und die Ästhetik auswirken.
   • Beispiele: “Oberfläche: 2B (Walzblank)”, “Oberfläche: #4 (Gebürstet)”, “Oberfläche: Elektropoliert.”
4. Beachten Sie den korrekten Standard: Geben Sie den Materialstandard für die von Ihnen gekaufte Produktform an.
   • Für Blech/Platte: ASTM A240
   • Für Barren/Rohlinge: ASTM A276
   • Für Rohre: ASTM A312
   • Für Befestigungselemente: ASTM F593 (für Schrauben) / F594 (für Nüsse)
5. Anforderung von Materialprüfberichten (MTRs): Nehmen Sie dies als Position in Ihre Bestellung auf.
   • PO-Hinweis: “Für die Lieferung sind zertifizierte Materialprüfberichte (MTRs) erforderlich, die auf die Charge zurückführbar sind.”

Häufig gestellte Fragen

F: Welcher Edelstahl ist besser, 316 oder 304?
A: “Besser” hängt ganz von der Anwendung ab. 316 ist in korrosiven Umgebungen mit Chloriden (Salzwasser, Streusalze) besser geeignet. 304 ist die bessere und kostengünstigere Wahl für allgemeine Anwendungen, bei denen diese spezifische Gefahr nicht besteht.

F: Ist 304 oder 316 lebensmittelgeeignet? Welches ist besser?
A: Sowohl 304 als auch 316 gelten als lebensmittelgeeignet und sind unbedenklich für den Kontakt mit Lebensmitteln. 304 wird für die meisten Anwendungen im Lebensmittelbereich verwendet (Kochgeschirr, Arbeitsflächen). 316 ist die bessere Wahl für die Verarbeitung von Lebensmitteln mit hohem Salz- oder Säuregehalt, wie z. B. Salzlaken oder Tomatensoße, um ein mögliches Auslaugen von Metallen im Laufe der Zeit zu verhindern.

F: Welcher Edelstahl ist der stärkste?
A: Weder 304 noch 316 ist der festeste Stahl. Martensitische (wie 440C) und ausscheidungshärtende (wie 17-4 PH) Edelstähle sind deutlich fester und härter. Duplex-Edelstähle (wie 2205) bieten eine Kombination aus hoher Festigkeit und ausgezeichneter Korrosionsbeständigkeit und sind oft besser als 316.

Fazit: Eine informierte Entscheidung

Die Wahl zwischen Edelstahl 304 und 316 ist ein perfektes Beispiel für die Ingenieurskunst selbst: Es ist ein Kompromiss zwischen Leistung und Kosten. Es gibt keine allgemein “beste” Option, sondern nur die optimale. geeignet Option für eine gegebene Menge von Bedingungen.

Indem Sie verstehen, dass die gesamte Entscheidung von der Anwesenheit von Chloriden und der Wirksamkeit von Molybdän abhängt, können Sie Spekulationen hinter sich lassen. Sie können die Umgebung Ihrer Anwendung analysieren, den Kostenaufschlag gegen das Ausfallrisiko abwägen und eine Entscheidung treffen, die sowohl technisch fundiert als auch wirtschaftlich sinnvoll ist. Eptahub, Dies ist die analytische Strenge, die wir bei jeder Materialauswahl anwenden, um sicherzustellen, dass die von uns gelieferten Komponenten nicht nur gut verarbeitet sind, sondern aus dem genau richtigen Material für den jeweiligen Einsatzzweck bestehen.

Referenzen

1. ASTM International, “ASTM A240 / A240M – 20, Standard Specification for Chromium and Chromium-Nickel Stainless Steel Plate, Sheet, and Strip for Pressure Vessels and for General Applications”. https://www.astm.org/a0240_a0240m-20.html
2. NACE International (jetzt AMPP), “Korrosionsgrundlagen – Eine Einführung”. Vermittelt grundlegendes Wissen über Korrosionsmechanismen wie Lochfraß und Spaltkorrosion. https://www.ampp.org/
