En mis 12 años gestionando cadenas de suministro globales y auditando diseños mecánicos en eptahub.com, la causa más común y totalmente evitable de fallos catastróficos en la fabricación es la confusión de unidades.
Los ingenieros jóvenes preguntan con frecuencia:, “¿Cuál es la diferencia entre el sistema imperial y el sistema métrico?” esperando una simple respuesta de trivialidades históricas. Para un ingeniero de fabricación, la diferencia no es trivial; es el lenguaje fundamental de la realidad física. Si su modelo CAD está en milímetros, pero el Operador de máquina CNC manejando la fresadora Si se asume que las medidas están en pulgadas, un orificio de 10 mm se convierte en un orificio de 10 pulgadas. La máquina se desplomará instantáneamente, destruyendo la pieza de trabajo y las herramientas.
La industria aeroespacial aprendió esto por las malas en 1999 con el Orbitador Climático de Marte de la NASA. Los ingenieros de Lockheed Martin programaron el software de los propulsores de la nave espacial utilizando unidades imperiales (libras-segundo). El Laboratorio de Propulsión a Chorro de la NASA asumió que el software estaba utilizando unidades métricas (newton-segundo). Debido a este singular fallo en la definición Sistema imperial frente a sistema métrico, La nave espacial $327 millones entró en la atmósfera marciana a una altitud demasiado baja y se vaporizó violentamente.
Fundamentos matemáticos: Base 10 frente a fracciones arbitrarias
Para comprender por qué los ingenieros prefieren un sistema a otro, hay que analizar la arquitectura matemática en la que se basan.
El Sistema Métrico (El Estándar SI)

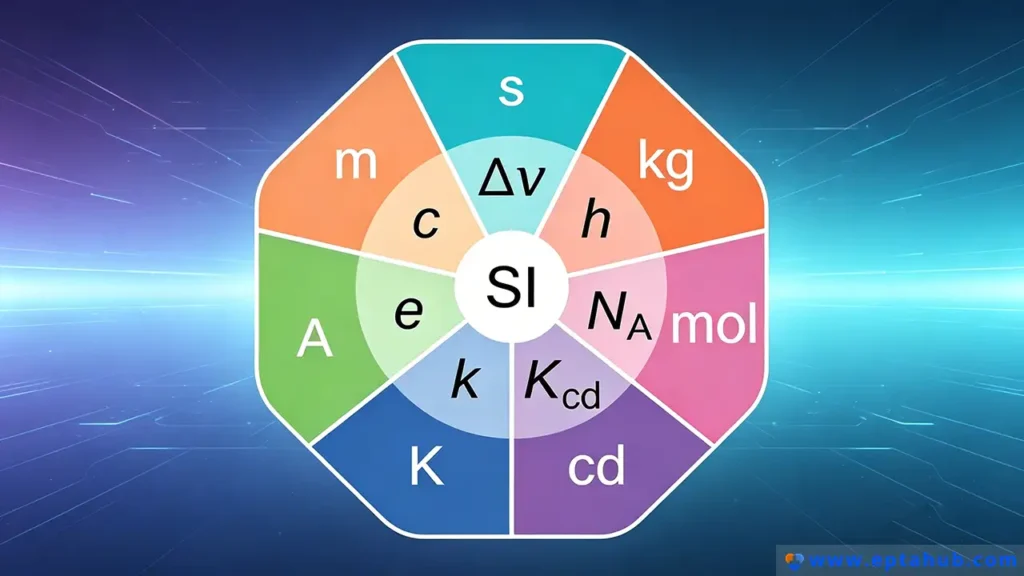

El sistema métrico, El Sistema Internacional de Unidades (SI), conocido oficialmente como SI, es matemáticamente elegante porque se basa estrictamente en el sistema de base 10. Cada unidad de medida se escala por un factor de 10, 100 o 1000.
- ¿El kilogramo es métrico o imperial? Los kilogramos (kg) son la unidad de medida métrica absoluta para la masa. Un kilogramo equivale exactamente a 1000 gramos.
- ¿Centro de masas es métrico o imperial? Los centímetros (cm) y los milímetros (mm) son unidades métricas. Un centímetro equivale a 10 milímetros, y un metro a 100 centímetros.
- La realidad de la ingeniería: En la fabricación global, no utilizamos centímetros. El estándar absoluto para los dibujos de ingeniería a nivel mundial es el milímetro (mm). Elimina la confusión con los decimales. No escribimos “1,5 cm”; escribimos “15,0 mm”.
El sistema imperial (fracciones y caos)

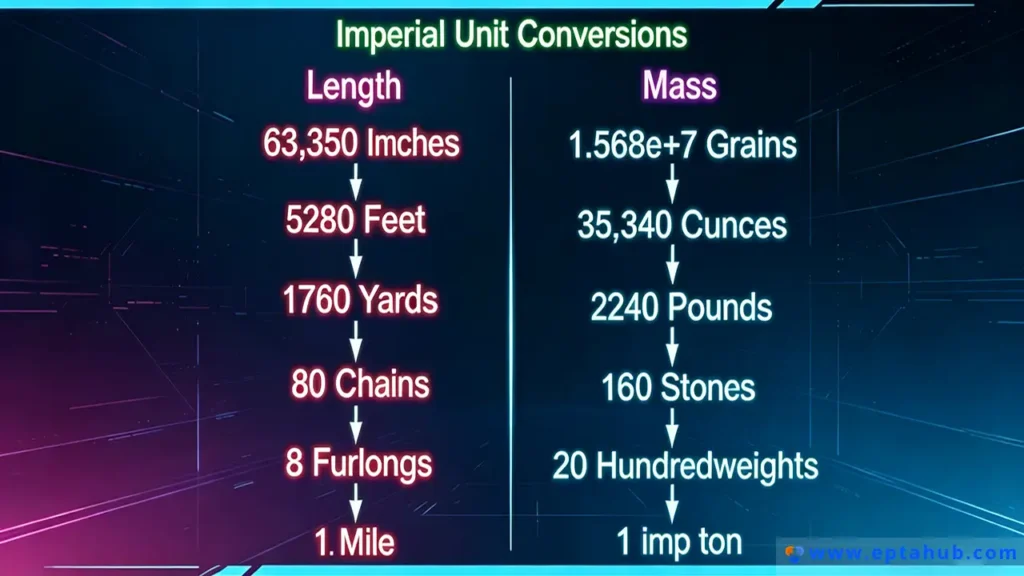

El sistema imperial (y su pariente cercano, el sistema de unidades estadounidense) no se basa en una fórmula matemática unificada. Es una amalgama de referencias físicas históricas y arbitrarias.
- ¿Las pulgadas son métricas o imperiales? Las pulgadas son estrictamente imperiales. Pero no se ajustan a una escala lógica. Hay 12 pulgadas en un pie, 3 pies en una yarda y 5280 pies en una milla.
- La realidad de la ingeniería: Debido a que la longitud imperial no se escala por 10, los ingenieros en los EE. UU. se ven obligados a usar fracciones (por ejemplo, 1/16″, 3/8″, 17/32″) para las medidas estándar y "pulgadas decimales" (por ejemplo, 0,125″, 0,500″) para las de alta precisión. Mecanizado CNC. Esto genera una enorme fricción matemática al convertir tolerancias.
Geopolítica de la industria manufacturera: ¿Quién usa qué?
Cuando trate con proveedores internacionales, escuchará con frecuencia el término métrica frente a estándar. En Estados Unidos, "estándar" se usa coloquialmente para referirse al sistema imperial/estadounidense. Esta terminología es increíblemente peligrosa. A nivel mundial, el sistema métrico... es el estándar.
- ¿Estados Unidos utiliza el sistema métrico o el imperial? Estados Unidos es la única gran nación industrializada que utiliza oficialmente el Sistema de Unidades de Medida Estadounidense (que comparte medidas de longitud con el sistema imperial) para bienes de consumo, construcción y la vida cotidiana. Sin embargo, en la práctica, los sectores militar, médico y de ingeniería aeroespacial de Estados Unidos han adoptado en gran medida el sistema métrico para mantener la interoperabilidad global.
- ¿Qué países siguen utilizando el sistema imperial? Solo tres países no han adoptado oficialmente el sistema métrico como su sistema de medición principal: Estados Unidos, Liberia y Myanmar.
- ¿El sistema inglés es imperial o métrico? Esto genera mucha confusión. El Reino Unido adoptó oficialmente el sistema métrico en 1965. La ingeniería, la fabricación y la construcción británicas utilizan el sistema métrico 100%. Sin embargo, las señales de tráfico británicas aún usan millas y la cerveza se sigue vendiendo en pintas. Por lo tanto, la ingeniería "inglesa" es en realidad métrica, a pesar de su nombre histórico "Imperial Británico".“
La matriz de ingeniería: Tabla métrica frente a tabla imperial
Al transferir una lista de materiales (BOM) de una empresa de diseño estadounidense a un fabricante asiático o europeo, debe traducir perfectamente las propiedades mecánicas. A continuación se muestra la ingeniería estricta. Tabla comparativa del sistema métrico y el sistema imperial Utilizamos en eptahub.com para definir propiedades físicas.
| Propiedad de ingeniería | Sistema Métrico (SI) | Sistema imperial / Sistema de unidades estadounidense | Factor de conversión (crítico) |
|---|---|---|---|
| Longitud (Mecanizado) | Milímetro (mm) | Pulgadas decimales (in) | 1 pulgada = exactamente 25,4 mm |
| Masa / Peso | Kilogramo (kg) | Libra (lb / lbf) | 1 kg ≈ 2,2046 libras |
| Fuerza | Newton (N) | Libra-fuerza (lbf) | 1 lbf ≈ 4,448 N |
| Presión / Estrés | Megapascal (MPa) | PSI (libras por pulgada cuadrada) | 1 MPa ≈ 145,038 PSI |
| Temperatura | Celsius (°C) | Fahrenheit (°F) | °C = (°F – 32) × 5/9 |
| Paso de rosca del sujetador | Distancia entre roscas (mm) | Hilos por pulgada (TPI) | (p. ej., M6x1.0 frente a 1/4-20) – Incompatible |
Caso práctico de ingeniería: El desastre de la rosca de los sujetadores
El punto de fallo más costoso en el Sistema métrico vs. sistema imperial: ¿cuál es mejor? El debate no está en bruto chapa de metal dimensiones; se trata de elementos de fijación (tuercas y tornillos).
El escenario: Una empresa estadounidense de automatización diseñó un brazo robótico a medida para ser montado en una línea de ensamblaje. Los dibujos CAD se realizaron en pulgadas (sistema imperial). El dibujo especificaba cuatro orificios roscados en la placa base para alojar 1/4-20 Pernos (1/4 de pulgada de diámetro, 20 hilos por pulgada). La empresa estadounidense subcontrató la fabricación de la placa base a un proveedor de mecanizado CNC en Alemania.
El fracaso: El proveedor alemán vio el diámetro de 1/4″ (que es 6,35 mm). Debido a que operan estrictamente en un entorno métrico, no tenían herramientas de 1/4-20. El programador CNC asumió que el diseñador estadounidense solo quería un "perno de 6 mm" estándar y cambió unilateralmente el orificio roscado a un M6 x 1.0 Hilo métrico sin consultar al cliente.
Las placas base llegaron a Estados Unidos. Los técnicos de montaje tomaron sus tornillos imperiales de 1/4-20 e intentaron atornillarlos en los orificios M6 con pistolas dinamométricas neumáticas.
- Un perno de 1/4″ tiene un diámetro exterior de 6,35 mm.
- Un orificio M6 está roscado para un perno de 6,00 mm.
Los técnicos dañaron brutalmente las roscas de los pernos, destrozando por completo las placas base de aluminio. Las piezas quedaron totalmente destruidas.
La resolución de ingeniería:
Nunca se puede lograr una rosca con un paso lo suficientemente preciso. Un tornillo de 1/4-20 y un tornillo M6 son visualmente idénticos a simple vista. Sin embargo, físicamente, intentar forzar una rosca imperial en un orificio métrico destruye la resistencia mecánica al corte de la unión.
En eptahub.com, nuestro protocolo de control de calidad dicta que si un diseño es fundamentalmente métrico, cada uno de los componentes, hasta el tornillo de ajuste más pequeño, debe ser métrico. Mezcla Sistema imperial frente a sistema métrico Utilizar dos juegos diferentes de llaves (llaves Allen frente a llaves hexagonales) para los elementos de fijación de un mismo conjunto exaspera a los técnicos de mantenimiento y garantiza que se dañen las roscas.
“Conversiones métricas ”flexibles“ frente a ”rígidas”
Cuando las empresas estadounidenses envían planos CAD en unidades imperiales a proveedores extranjeros, suelen procesar las dimensiones con un conversor de software automatizado. Un ingeniero junior revisa los datos resultantes, se encoge de hombros y los envía a la planta de producción.
Aquí es donde la realidad matemática de Sistema imperial frente a sistema métrico Destruye el mecanizado de precisión. No basta con multiplicar por 25,4 y darlo por terminado. Debes comprender la diferencia entre una “conversión suave” y una “conversión dura”.”
Conversión suave (La ilusión matemática)
Una conversión suave es una traducción matemática exacta de una medida imperial a una métrica, sin modificar la geometría física de la pieza.
- El problema: Las fracciones imperiales generan decimales métricos irracionales. Si un ingeniero diseña un simple orificio de 1/8 de pulgada (0,125″), la conversión métrica exacta es de 3,175 mm.
- El peligro: Las brocas métricas estándar no vienen en 3,175 mm. Vienen en 3,1 mm o 3,2 mm. Si el operario de la máquina CNC utiliza una broca de 3,2 mm, el orificio queda sobredimensionado en 25 micras (0,025 mm). En una aplicación de ajuste a presión de alta precisión (como al insertar un rodamiento de acero en una carcasa de aluminio), un error de 25 micras garantiza que el rodamiento se salga durante el funcionamiento.
Conversión dura (El mandato de ingeniería)
Una conversión compleja requiere que el ingeniero modifique físicamente el modelo CAD para adaptarlo a las materias primas y herramientas métricas estándar disponibles a nivel mundial.
- La solución: En lugar de convertir 1/8″ a 3,175 mm, el ingeniero rediseña completamente la característica para que sea exactamente de 3,0 mm o 4,0 mm, y actualiza los componentes de acoplamiento para que coincidan.
- Si preguntas, “¿El sistema imperial es lo mismo que el sistema métrico?” En lo que respecta a herramientas, la respuesta es un rotundo no. En eptahub.com, exigimos conversiones rígidas para toda la fabricación internacional. No diseñamos piezas que requieran fresas de 3,175 mm de diámetro, rectificadas a medida y poco comunes. Diseñamos para herramientas métricas estándar de 3,0 mm, 4,0 mm y 6,0 mm para reducir drásticamente los costos de mecanizado.
El dilema del calibre de la chapa metálica: sustitución de materiales
Otro punto de fallo catastrófico en el Sistema imperial frente a sistema métrico La división es el stock de materia prima.

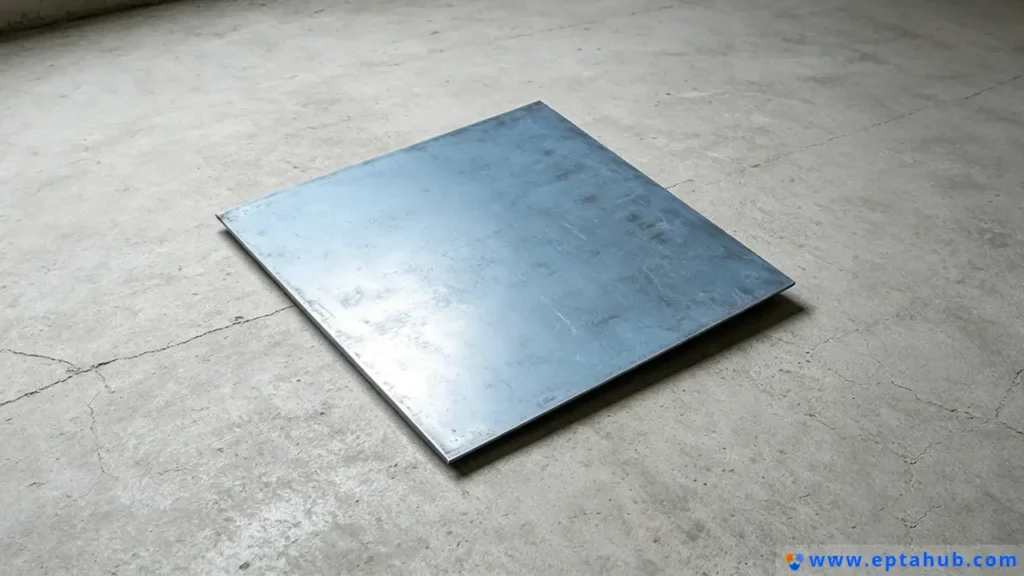

En los Estados Unidos, Históricamente, la chapa metálica se ordena utilizando el “calibre”.” sistema (por ejemplo, calibre 16, calibre 18). Este es un sistema arcaico y no lineal donde un número mayor significa metal más delgado. Por el contrario, el resto del mundo métrico ordena chapa metálica por su espesor exacto en milímetros (p. ej., 1,5 mm, 2,0 mm).
El escenario: Un diseñador estadounidense especifica “acero laminado en frío de calibre 16” para un chasis electrónico. El acero de calibre 16 tiene un espesor físico de 0,0598 pulgadas (1,5189 mm). El plano se envía a una fábrica en Asia que utiliza el sistema métrico.
El proveedor asiático no tiene en stock acero de calibre 16. Su stock es de acero métrico estándar de 1,50 mm. El proveedor sustituye discretamente el material por el de 1,50 mm, asumiendo que la diferencia de 0,0189 mm es insignificante.
El Fallo de ingeniería: En chapa metálica En el proceso de fabricación, el chasis se forma mediante prensas plegadoras que doblan el metal plano para convertirlo en una caja tridimensional. La fórmula matemática para doblar metal (el factor K y la deducción por doblado) depende completamente del espesor exacto del material.
Si el material es 0,0189 mm más delgado de lo que predijo el modelo CAD, el radio de curvatura cambiará. En una sola curva, esto es mínimo. Pero en un chasis complejo con 10 curvas consecutivas, ese error se acumula. Para cuando se realiza la última curva, los orificios de montaje de la placa base estarán desalineados en más de 0,2 mm. La placa base no encajará y toda la producción de 5000 chasis deberá desecharse.
La regla: Debe definir explícitamente el espesor del material en dimensiones métricas estándar (por ejemplo, 1,5 mm ± 0,08 mm) y verificar que el stock local de material de la fábrica se encuentre perfectamente dentro de su zona de tolerancia geométrica.
Sistema métrico vs. sistema imperial: ¿Cuál es mejor? El veredicto de la ingeniería.
Como ingeniero sénior con 12 años de experiencia, cuando me preguntan Sistema métrico vs. sistema imperial: ¿cuál es mejor?, No respondo basándome en el orgullo nacional; respondo basándome en la estabilidad matemática, la eficiencia de la cadena de suministro global y la mitigación de riesgos.
El sistema métrico es objetivamente superior para la ingeniería industrial.
- Erradicación de errores fraccionarios: Las matemáticas en base 10 son inherentes a las computadoras, el software CAD y los controladores CNC. Las fracciones imperiales obligan a realizar conversiones matemáticas innecesarias que provocan errores humanos en la introducción de datos en la planta de producción.
- Estandarización de la cadena de suministro global: Más de 951 millones de personas en el mundo utilizan el sistema métrico. Si su lista de materiales está en unidades imperiales, está limitando artificialmente su grupo de proveedores a Estados Unidos o forzando a los proveedores extranjeros a comprar costosas herramientas especializadas en unidades imperiales, transfiriéndole ese costo directamente a usted.
- Herramientas unificadas: Los técnicos de mantenimiento que reparan una máquina en el campo no deberían tener que adivinar si un perno requiere una llave de 1/2 pulgada o una de 13 mm. Una llave de 1/2 pulgada mide 12,7 mm. Si se fuerza en la cabeza de un perno de 13 mm, se dañará la rosca. Un conjunto métrico 100% requiere un solo juego de herramientas en todo el mundo.
- Compatibilidad con GD&T: El estándar global moderno para la fabricación La calidad se rige por la norma ISO 2768 (Tolerancias generales). Todo este marco de dimensionamiento y tolerancias geométricas se basa fundamentalmente en el milímetro.
Conclusión
Preguntando ¿Cuál es la diferencia entre el sistema imperial y el sistema métrico? No se trata de una investigación histórica; es una evaluación crítica de la cadena de suministro.
Si continúa diseñando en pulgadas imperiales y con medidas de broca fraccionarias, estará incorporando un "costo de conversión" oculto en cada componente que fabrique en el extranjero. Esto aumenta los plazos de entrega, los costos de las herramientas y conlleva un riesgo considerable de errores de redondeo.
En eptahub.com, nuestra filosofía de diseño es inflexible: vivimos en un mundo métrico. Cambia tu mentalidad, convierte tus modelos CAD a milímetros, Estandarice su catálogo de fijaciones a roscas métricas ISO., y elimine para siempre la ambigüedad de las unidades en su proceso de fabricación.
Referencias
Para garantizar que sus planos de ingeniería y procesos de control de calidad sean inmunes a fallos en la conversión de unidades, exija la aplicación de los siguientes estándares globales en su organización:
-
- NIST SP 330 (Sistema Internacional de Unidades)
Publicada por el Instituto Nacional de Estándares y Tecnología de EE. UU., esta es la guía oficial estadounidense de interpretación e implementación del sistema métrico, esencial para los contratistas estadounidenses de defensa y aeroespaciales que se están convirtiendo al Sistema Internacional de Unidades (SI).
Enlace: NIST.gov - ASME Y14.5-2018 (Dimensionamiento y tolerancias)
Si bien técnicamente admite ambas unidades, el GD&T moderno está optimizado para el cálculo decimal. Esta norma garantiza que, independientemente de la unidad elegida, las zonas de tolerancia geométrica (posición real, planitud, perfil) sean interpretadas rigurosamente por el software de la máquina de medición por coordenadas (CMM).
Enlace: ASME.org
- NIST SP 330 (Sistema Internacional de Unidades)
