Bonjour, je suis ingénieur senior chez Eptahub. Dans mon domaine, la fiche technique d'un matériau est primordiale. Mais parmi toutes ces données (densité, conductivité thermique, dureté), une donnée se distingue particulièrement pour prédire le comportement d'une pièce sous charge : la courbe contrainte-déformation.
Pour un designer ou un responsable des achats, ce graphique d'apparence simple est une véritable boule de cristal. Il nous indique :
- Quelle est la rigidité de ce matériau ?
- À quel moment se déformera-t-elle de façon permanente ?
- Quelle est sa résistance maximale absolue ?
- Va-t-elle s'étirer et donner un signe avant-coureur avant de se rompre, ou va-t-elle céder soudainement et de façon catastrophique ?
Une mauvaise interprétation de cette courbe peut mener directement à la défaillance d'un composant. Spécifier les propriétés des matériaux en se basant sur la mauvaise partie de cette courbe est l'une des erreurs de conception les plus fréquentes que je constate. Ce guide vise à la démystifier et à la transformer d'un concept théorique en un outil pratique utilisable au quotidien.
Nous allons vous expliquer comment la courbe est générée, ce que chaque section signifie pour votre conception et comment utiliser ces connaissances pour spécifier les matériaux en toute confiance.
Avant de pouvoir lire la courbe, il faut comprendre ses axes. Le graphique représente Stresser (sur l'axe des y) contre Souche (sur l'axe des x).

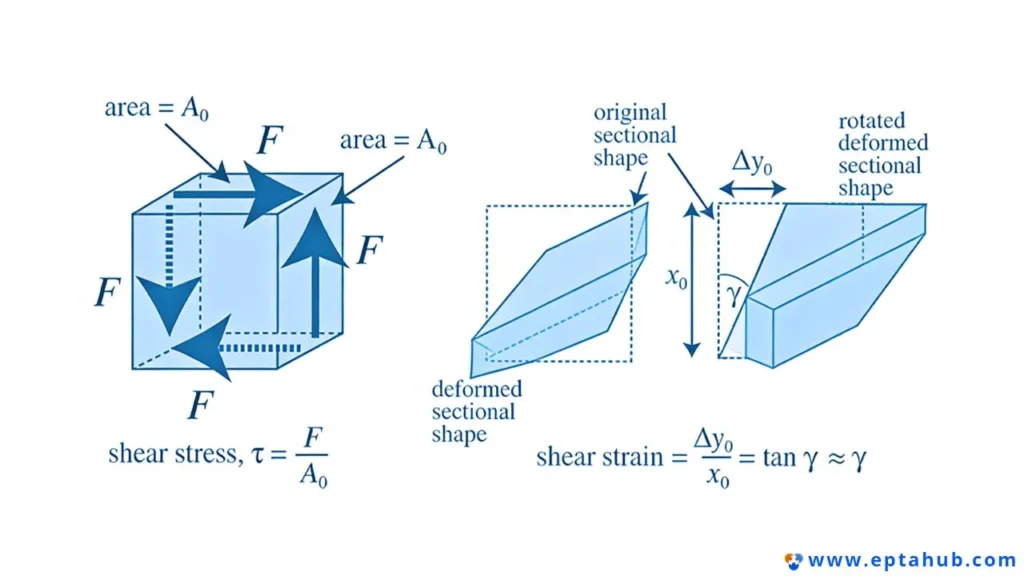

Qu'est-ce que le stress (σ) ?
En termes d'ingénierie, la contrainte est la force interne que les particules d'un matériau exercent les unes sur les autres, répartie sur une surface donnée. Lorsqu'on tire sur un câble, on applique une force externe. La contrainte est la résistance interne du matériau du câble à la rupture.
Nous le calculons à l'aide d'une formule simple :
Contrainte (σ) = Force (F) / Aire de la section transversale (A₀)
- Force (F) : La charge appliquée à la pièce.
- Aire (A₀) : La section transversale originale et non déformée de la pièce.
- Unités : Dans le système SI, la contrainte est mesurée en Pascals (Pa) ou, plus couramment, Mégapascals (MPa), soit des newtons par millimètre carré (N/mm²). Dans le système impérial, cela correspond à des livres par pouce carré (psi) ou à des kilolivres par pouce carré (ksi).
Qu'est-ce que la déformation (ε) ?
La déformation est la mesure de la déformation. Elle ne correspond pas à l'allongement absolu d'une pièce, mais à son allongement relatif. par rapport à sa taille d'origine. Un allongement de 1 mm est négligeable sur une poutre de 10 mètres, mais catastrophique sur un composant de 2 mm. La déformation normalise ce phénomène.
La formule de la déformation technique est :
Déformation (ε) = Variation de longueur (ΔL) / Longueur initiale (L₀)
- Variation de longueur (ΔL) : La mesure dans laquelle la pièce s'est étirée ou comprimée.
- Longueur d'origine (L₀) : La longueur de la pièce avant toute application de charge.
- Unités : Puisque la déformation est un rapport entre une longueur et une autre (par exemple, mm/mm), elle est techniquement sans dimension. Elle est souvent exprimée sous forme décimale, en pourcentage (par exemple, la souche 5%) ou en microdéformations (μm/m).

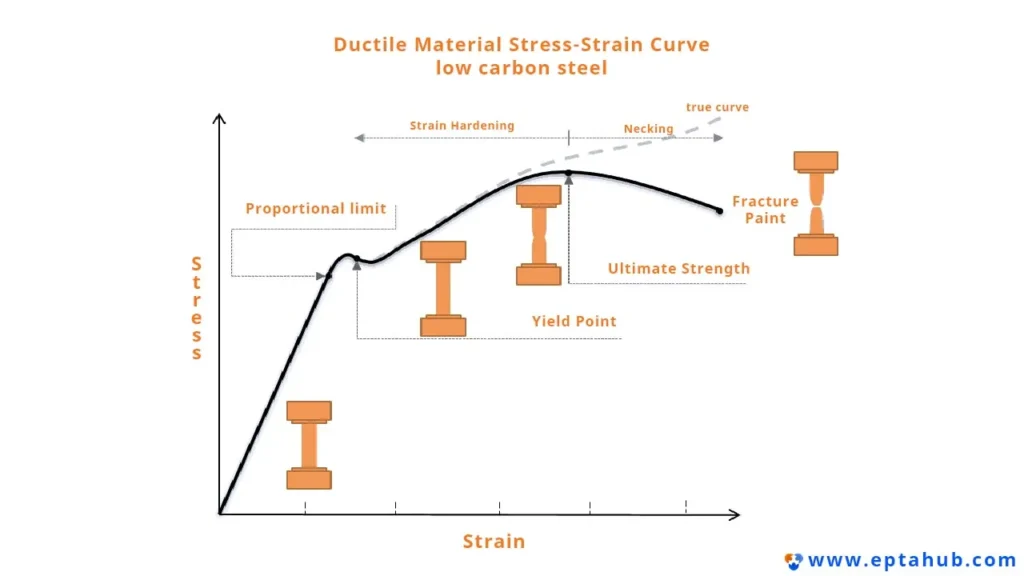

Anatomie de la courbe : un aperçu complet, de la charge nulle à la fracture
La courbe contrainte-déformation illustre la transformation d'un échantillon de matériau en un essai de traction rigoureusement contrôlé. À mesure que la machine exerce une traction (augmentation de la déformation), elle mesure la résistance du matériau (la contrainte). Examinons les étapes clés de ce processus.
(Remarque : Une image illustrative serait insérée ici dans un véritable article de blog.)
La région élastique et la limite de proportionnalité
De l'origine au premier point clé (la limite de proportionnalité), la courbe est une ligne droite. C'est la région élastique.
- Ce que cela signifie : Dans cette zone, le matériau se comporte comme un ressort parfait. Si on lui applique une charge puis qu'on la supprime, il reprend exactement sa forme initiale. La déformation est temporaire et non permanente.
- Loi de Hooke : La relation linéaire est décrite par la loi de Hooke : la contrainte est directement proportionnelle à la déformation (σ = Eε).
- Le module d'élasticité (module de Young, E) : La pente de cette ligne droite est la Module d'élasticité. Il s'agit d'une mesure fondamentale des propriétés d'un matériau. rigidité. Un matériau à module d'élasticité élevé (comme l'acier) sera très rigide et se déformera très peu sous charge. Un matériau à module d'élasticité faible (comme le caoutchouc) est flexible et se déformera considérablement.
Le point de rupture : le point de non-retour
Il s'agit sans doute du point le plus critique de la courbe pour tout concepteur de structures. Limite d'élasticité (σy) est la contrainte à laquelle le matériau passe d'un comportement élastique à un comportement plastique.
- Ce que cela signifie : Une fois que la contrainte dépasse la limite d'élasticité, le matériau a subi déformation plastique. Elle ne reprendra plus sa forme initiale après le retrait de la charge. Elle a été étirée de façon permanente.
- Exemple concret : Si vous pliez légèrement un trombone, il reprend sa forme (élastique). Si vous le pliez brusquement, il reste plié (plastique). Vous avez alors dépassé sa limite d'élasticité.

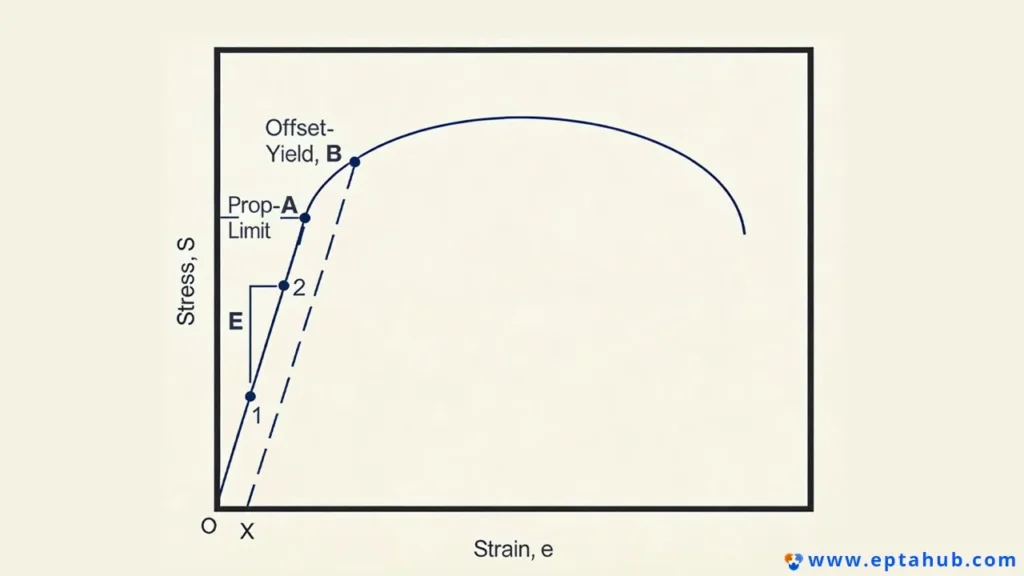

- Résistance à la limite d'élasticité du décalage 0,2% : De nombreux matériaux modernes, comme les alliages d'aluminium, ne présentent pas de limite d'élasticité nette et précise. Leur courbe s'infléchit plutôt en douceur. Pour ces matériaux, nous utilisons… Méthode de décalage 0,2%. On trace une droite parallèle à la pente élastique initiale, en partant d'une déformation de 0,002 (ou 0,2%) sur l'axe des abscisses. Le point d'intersection de cette droite avec la courbe est défini comme la limite d'élasticité.
La région d'écrouissage
Une fois que le matériau cède, quelque chose d'intéressant se produit. Pour continuer à l'étirer, il faut appliquer une force. croissant quantité de contrainte. Le matériau devient en fait plus résistant lorsqu'il se déforme. Ce phénomène est appelé écrouissage ou écrouissage. La structure cristalline interne du métal se réorganise de manière à résister à toute déformation ultérieure.
La résistance à la traction ultime (UTS)
À mesure que l'écrouissage se poursuit, la contrainte atteint une valeur maximale. Ce pic est le Résistance à la traction ultime (UTS).
- Ce que cela signifie : La résistance à la traction (UTS) est la contrainte maximale que le matériau peut supporter avant de se rompre. C'est une valeur importante, mais elle doit être considérée comme une limite. Erreur courante et dangereuse : concevoir une pièce pour qu’elle résiste à des charges proches de sa limite de résistance à la traction. Bien avant d'atteindre ce point, il a déjà cédé et s'est déformé de façon permanente.
- Enlacement : Une fois la limite de résistance à la traction (UTS) atteinte, une instabilité localisée se forme dans l'échantillon, entraînant un rétrécissement de sa section. Ce phénomène est appelé “ striction ”. La section diminuant, l'échantillon ne peut plus supporter la même charge et la valeur mesurée est altérée. ingénierie Le stress commence à diminuer.
Fracture
C'est la fin de la chaîne. La contrainte continue de diminuer à mesure que la striction progresse, jusqu'à ce que le matériau finisse par se rompre. C'est le point de rupture.
Tableau 1 : Propriétés clés de la courbe contrainte-déformation
| Propriété | Symbole | Ce que cela vous dit en termes simples | Pourquoi c'est essentiel pour votre conception |
|---|---|---|---|
| Module d'élasticité | E | “ À quel point est-ce rigide ? ” (Résistance à la déformation élastique) | Détermine la déformation ou la flexion d'une pièce plier dans des conditions de service normales charges. |
| Limite d'élasticité | σy | “ À quel moment va-t-elle se plier définitivement ? ” (Début de la déformation plastique) | La limite la plus importante pour la conception de pièces structurelles qui ne doivent pas se déformer en usage. |
| Résistance à la traction ultime | UTS | “ Quelle est la contrainte maximale absolue qu'il peut supporter ? ” | Représente la capacité de charge maximale ; utile pour les calculs de coefficient de sécurité, mais ne constitue PAS une limite de conception. |
| Allongement à la fracture | %EL | “ Jusqu’à quel point peut-il s’étirer avant de se rompre ? ” (Une mesure de la ductilité) | Indique si un matériau est ductile (s'étire beaucoup) ou fragile (casse brutalement). |
Comportement ductile vs. comportement fragile : lire l'histoire de l'échec
La forme générale de la courbe contrainte-déformation donne des indications précises sur le comportement d'un matériau. En ingénierie, on classe généralement les matériaux en deux catégories : ductiles et fragiles.
Matériaux ductiles
Prenons l'exemple de matériaux comme l'acier doux, l'aluminium ou le cuivre. Leurs courbes contrainte-déformation présentent une longue zone plastique bien définie.
- L'apparence de la courbe : Après le seuil de plasticité, il se produit une déformation (étirement) importante avant que le point de rupture ne soit atteint.
- Ce que cela signifie : Les matériaux ductiles donnent un signe avant-coureur clair de leur rupture. Ils se plient, s'étirent et se déforment visiblement de manière significative avant de se rompre. Il s'agit d'une caractéristique de sécurité extrêmement précieuse pour des applications telles que les poutres de structure, les châssis automobiles et les réservoirs sous pression. Cette capacité d'absorption énergie la déformation plastique est également connue sous le nom de dureté.
- Indicateur clé : Pourcentage élevé d'allongement à la fracture (>5%).
Matériaux fragiles
Pensez maintenant à des matériaux comme la fonte, la céramique ou le verre. Leurs courbes racontent une histoire très différente, et beaucoup plus courte.
- L'apparence de la courbe : La zone de déformation plastique est très réduite, voire inexistante. La rupture survient très peu de temps après la limite élastique.
- Ce que cela signifie : Les matériaux fragiles se rompent brutalement et de façon catastrophique, sans presque aucun signe avant-coureur. Ils ne se plient pas ; ils se cassent net. Ce comportement est acceptable pour les composants soumis à des charges de compression (comme les piliers en béton), mais il est extrêmement dangereux dans les applications où ils subissent des contraintes de traction ou d'impact.
- Indicateur clé : Faible pourcentage d'allongement à la fracture (<5%).
Tableau 2 : Caractéristiques des matériaux ductiles et fragiles
| Fonctionnalité | Matériau ductile (par exemple, acier à faible teneur en carbone) | Matériau fragile (ex. : fonte) |
|---|---|---|
| Déformation plastique | Région importante et vaste consacrée au plastique | Peu ou pas |
| Mode de défaillance | Subit un étirement et un étranglement importants avant la rupture. “ Cède sans prévenir. ” | Cède subitement, sans déformation préalable notable. “ Cède sans prévenir. ” |
| Absorption d'énergie | Haut (Dur) | Faible |
| Exemples typiques | La plupart des aciers, alliages d'aluminium, cuivre, polymères | Fonte, céramique, verre, aciers à outils à haute teneur en carbone |
Contrainte-déformation réelle vs. contrainte-déformation réelle : une note pour les applications avancées
La courbe standard dont nous avons parlé est la Courbe contrainte-déformation en ingénierie. C'est simple et pratique car c'est basé sur le original aire de section transversale (A₀) et original longueur (L₀) de l'échantillon.
Cependant, lorsque vous tirez sur l'échantillon et qu'il commence à se rétrécir, sa section transversale réelle diminue. Si vous deviez calculer la contrainte en fonction de la instantané zone à chaque instant, vous obtiendriez le Courbe contrainte-déformation réelle.
- Différence principale : Sur la courbe d'ingénierie, la contrainte semble diminuer après la limite de résistance à la traction (UTS) car le calcul utilise la surface initiale, même si la surface réelle se réduit. La contrainte réelle, qui reflète plus fidèlement les phénomènes physiques, continue d'augmenter jusqu'à la rupture.
- Quand est-ce important ? Pour la norme 95% de conception structurale, où l'on reste bien en dessous de la limite d'élasticité, le standard La courbe d'ingénierie est tout ce dont vous avez besoin. La véritable courbe contrainte-déformation est essentielle pour les applications avancées telles que Simulations par éléments finis des procédés de formage des métaux (par exemple, l'emboutissage profond, le forgeage), où la compréhension du comportement du matériau lors d'une déformation plastique massive est essentielle pour prédire la rupture.
Synthèse : De la théorie au bon de commande
Comprendre la courbe est une chose ; l’utiliser pour prendre des décisions judicieuses en est une autre. Voici comment ces connaissances s’appliquent directement à votre travail.
Philosophie de conception : La limite d’élasticité est votre limite.
Pour tout composant qui ne doit pas se déformer de façon permanente sous sa charge de service (un bâti de machine, un support de montage, un arbre, une fixation), le processus de conception c'est simple :
- Calculer la contrainte maximale que le composant subira en service.
- Choisissez un matériau dont Limite d'élasticité (σy) est nettement supérieure à cette contrainte maximale.
- Le rapport entre la limite d'élasticité et la contrainte de travail est votre Coefficient de sécurité (FoS).
Coefficient de sécurité (FoS) = Limite d'élasticité / Contrainte de service
Un facteur de sécurité (FoS) courant pour les charges statiques est de 1,5 à 3, en fonction de la criticité de l'application. N’utilisez jamais la résistance à la traction ultime (UTS) comme limite de conception pour de telles pièces. Une pièce chargée à sa limite de résistance à la traction est déjà massivement et définitivement déformée.
Étude de cas : Le crochet de levage étiré
- Le scénario : Une entreprise conçoit un crochet de levage sur mesure pour le sol de son usine, en utilisant un alliage d'acier à haute résistance.
- L'erreur : Un jeune ingénieur, consultant la fiche technique du matériau, constate une résistance à la traction (UTS) de 800 MPa et une limite d'élasticité de 550 MPa. Considérant que “ ultime ” désigne la limite d'utilisation, il conçoit le crochet de sorte qu'à sa charge nominale maximale de 10 tonnes, la contrainte dans la zone la plus critique soit de 750 MPa. Cette valeur étant inférieure à l'UTS, il estime que le crochet est sûr.
- Le résultat : Lors de la première utilisation du crochet pour soulever une charge de 8 tonnes, la contrainte atteint 600 MPa. Cette valeur est largement supérieure à la limite d'élasticité de 550 MPa. Le crochet ne se rompt pas – la charge restant inférieure à la limite de résistance à la traction – mais il se déforme de façon permanente. Une fois la charge retirée, le crochet est visiblement étiré et a perdu sa forme initiale. Il est désormais dangereux et doit être mis au rebut.
- La leçon : La limite de conception aurait dû être la limite d'élasticité, Avec un coefficient de sécurité approprié, si un coefficient de sécurité de 2 avait été appliqué par rapport à la limite d'élasticité, la contrainte maximale admissible aurait été de 550 / 2 = 275 MPa. Le crochet aurait ainsi fonctionné entièrement dans sa zone élastique, reprenant sa forme initiale après chaque utilisation.
Liste de contrôle de la demande de prix
Lorsque vous envoyez une demande de devis à un fournisseur comme Eptahub, La clarté est essentielle. Des spécifications de matériaux vagues entraînent des hypothèses erronées et des risques de défaillance des pièces.
- Spécifiez la norme de matériau complète : Ne demandez pas simplement de l'“ aluminium 6061 ”. Demandez “ Aluminium 6061-T6 conforme à la norme ASTM B221. ” La norme (par exemple, ASTM, ISO, EN) est un document juridiquement contraignant qui définit la composition chimique requise. et les propriétés mécaniques minimales, y compris la limite d'élasticité et la résistance à la traction.
- Identifiez la propriété critique : Si votre application concerne principalement la rigidité, vous pourriez indiquer : “ Le matériau doit avoir un module d’élasticité ≥ 70 GPa. ” S’il s’agit d’une pièce structurelle, vous diriez : “ Une limite d'élasticité minimale de 276 MPa est une exigence essentielle. ”
- Demande de rapports d'essais de matériaux (REM) : Pour les composants critiques, c'est non négociable. Un certificat d'usine (également appelé certificat MTR ou “ certificat ”) est un document délivré par le fabricant de matériaux Ce document présente les résultats de l'essai de traction réalisé sur le lot spécifique (ou “ coulée ”) de matériau utilisé pour la fabrication de vos pièces. Il atteste que le matériau est conforme à la norme spécifiée. On passe ainsi de la simple vérification des données techniques à la réalité du matériau. est…".
FAQ
Q : Comment calcule-t-on une courbe contrainte-déformation ?
A : On ne le calcule pas à partir d'une simple formule. Une courbe contrainte-déformation est… résultat expérimental On obtient cette courbe par un essai physique. Un échantillon normalisé du matériau est placé dans une machine d'essai de traction (comme une machine d'essai universelle) et soumis à une traction à vitesse contrôlée. La machine enregistre la force appliquée et l'allongement de l'échantillon ; ces données servent à tracer la courbe.
Q : Quelle est la formule de la relation contrainte-déformation ?
A : Il n'existe pas de formule unique pour la courbe entière. Cependant, pour la partie initiale, linéaire région élastique, la relation est définie par la loi de Hooke : Contrainte (σ) = Module d'élasticité (E) × Déformation (ε).
Q : Quelle est l'équation permettant de calculer la déformation ?
A : La formule de la déformation technique est Déformation (ε) = Variation de longueur (ΔL) / Longueur initiale (L₀).
Q. Qu'est-ce que la ténacité sur la courbe contrainte-déformation ?
A : La ténacité est une mesure de la capacité d'un matériau à absorber de l'énergie et à se déformer plastiquement avant de se rompre. Sur la courbe, elle est représentée par… aire totale sous la courbe, De l'origine au point de rupture, un matériau présentant une résistance à la traction élevée et une ductilité importante (comme l'acier de construction) aura une grande aire sous sa courbe et sera considéré comme très résistant.
Conclusion : Le CV le plus honnête de votre matériau
La courbe contrainte-déformation est bien plus qu'une simple ligne sur un graphique. Elle résume à elle seule les propriétés mécaniques d'un matériau. En apprenant à l'interpréter correctement, on peut prédire sa rigidité, identifier ses limites de conception réelles et anticiper son mode de rupture.
Utilisez la limite d'élasticité comme référence pour la conception structurelle. Exigez clarté et documentation de vos fournisseurs. Vous passerez ainsi de l'espoir qu'un matériau soit suffisamment résistant à une certitude. connaissance Oui, et c'est le fondement de toute grande ingénierie.
Références
1. ASTM E8 / E8M – 22, “ Méthodes d’essai normalisées pour les essais de traction des matériaux métalliques ”, ASTM International. https://www.astm.org/e0008_e0008m-22.html
2.Beer, FP, Johnston, ER et DeWolf, JT., Mécanique des matériaux. Un manuel de base sur le sujet.
