eptahub.com에서 12년간 공급업체 품질 관리 및 기술 조달 업무를 담당하면서, 공급업체가 "좋은 시제품" 하나만으로 대량 생산 준비가 완료되었다고 오해하여 수백 건의 납품을 거부한 사례가 있습니다. 시제품은 설계가 한 번 제대로 작동하는지 증명하는 도구일 뿐입니다. 대량 생산은 단 하나의 결함도 없이 만 번의 공정을 반복해서 검증해야 가능한 일입니다.
바로 이 지점에서 PPAP가 필수적이 됩니다.
신규 공급업체가 검색할 때 ppap의 전체 이름, 그들은 그것이 무엇을 의미하는지 알게 됩니다. 생산 부품 승인 절차. 원래 자동차산업행동그룹(AIAG)에서 개발한 이 기술은 항공우주, 의료 및 중공업 제조 분야 전반에 걸쳐 표준으로 자리 잡았습니다.
만약 당신이 묻고 있다면, “"PPAP의 최신 버전은 무엇인가요?"”, 현재 업계에서는 AIAG PPAP 4판을 기반으로 운영되고 있습니다. 이는 공급업체의 추측을 배제하기 위해 고안된 엄격하고 표준화된 프레임워크입니다. 공급업체가 모든 고객 엔지니어링 설계 기록 및 사양을 이해하고 있으며, 제조 공정이 실제 생산 과정에서 이러한 요구 사항을 일관되게 충족하는 제품을 생산할 잠재력을 가지고 있음을 입증하는 실증적 데이터를 요구합니다. 견적에 따른 생산 실행 생산 속도.

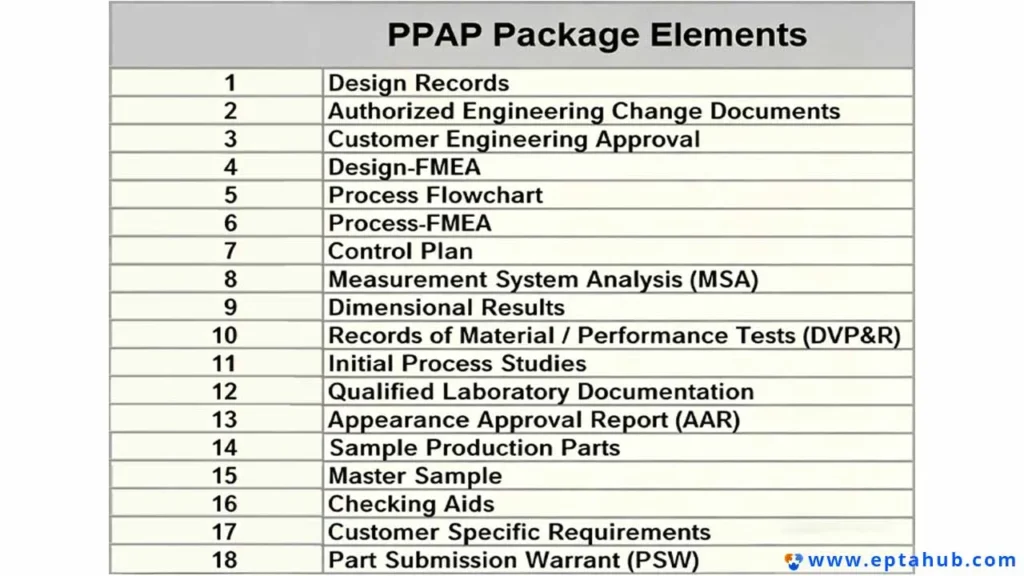

고객이 제게 물어보면, “"PPAP 문서란 무엇인가요?"”, 저는 그들에게 핵심 18가지 요소를 알려줍니다. 이 가이드는 각 요소를 하나씩 자세히 분석할 것입니다. PPAP 문서 18개, 제출 단계를 설명하고, 부분 제출 승인(PSW) 서명을 달성하기 위한 기술 로드맵을 제공합니다.
("19번째 문서"에 대한 참고: 저는 다음과 같은 문의를 자주 접합니다.) ppap 19 문서 목록. AIAG 공식 표준은 엄격하게 18개의 요소로 구성되어 있습니다. 19번째 요소가 요구되는 경우, 이는 고객별 요구사항(CSR)을 의미하며, 여기에는 독자적인 포장 사양이나 REACH/RoHS와 같은 특수 규정 준수 선언이 포함됩니다.
PPAP에는 몇 가지 유형이 있나요?
단일 생성하기 전에 PPAP 문서 목록, 제출 수준을 정확히 알아야 합니다. AIAG는 PPAP 제출을 다섯 가지 수준으로 구분합니다. 이 수준에 따라 18개 문서 중 어떤 문서를 고객에게 제출해야 하고, 어떤 문서는 감사 목적으로 제조 시설에 보관해야 하는지가 결정됩니다.
- 레벨 1: 부품 제출 보증서(PSW)는 고객에게만 제출됩니다. (일반적으로 경미한 외관 변경이나 신뢰도가 높은 기존 공급업체에 한해 사용됩니다.).
- 레벨 2: 제품 샘플 및 제한된 지원 데이터가 포함된 PSW가 고객에게 제출되었습니다.
- 레벨 3: PSW는 제품 샘플 및 모든 관련 자료를 고객에게 제출했습니다. (이것은 모든 새 부품의 기본 표준입니다.).
- 레벨 4: PSW 및 기타 요구 사항은 고객이 엄격하게 정의합니다.
- 레벨 5: 제품 샘플 및 모든 관련 자료를 검토한 PSW 해당 조직의 제조 시설에서. 사용자가 검색할 때 ppap 레벨 5 문서, 그들은 적대적 감사에 대비하고 있습니다. eptahub.com의 엔지니어가 직접 공장을 방문하여 관리 계획이 작업자의 행동과 일치하는지 확인할 것입니다.
엔지니어링 매트릭스: PPAP 제출 요구사항
명확히 하기 위해 PPAP 문서를 배우는 방법 그리고 제출 규칙과 관련하여, 레벨 3(기본값)과 레벨 1에 사용하는 표준 유지/제출 매트릭스는 다음과 같습니다.
(S = 고객에게 제출, R = 제조 현장에 보관).
| PPAP 요소 | 문서 이름 | 레벨 1 요구 사항 | 레벨 3 요구 사항(기본값) | 엔지니어링 영향 |
|---|---|---|---|---|
| 1 | 디자인 레코드 | R | S | 모든 측정값에 대한 절대적인 기준선을 설정합니다. |
| 4 | 설계 FMEA(DFMEA) | R | S | 이는 설계팀이 고장 발생 가능성을 예측하고 완화했음을 입증합니다. |
| 6 | 공정 FMEA(PFMEA) | R | S | 이는 제조팀이 조립/가공 위험을 완화했음을 입증합니다. |
| 7 | 관리 계획 | R | S | 공장 현장의 품질 관리 검사원을 위한 일일 업무 계획표. |
| 8 | 측정 시스템 분석(MSA) | R | S | 측정기와 중심측정기가 실제로 정확한 수치를 제공하고 있음을 증명합니다. |
| 9 | 차원적 결과 | R | S | 100% 전체 레이아웃 검사 보고서로 CAD 형상을 검증했습니다. |
| 18 | 부품 제출 보증서(PSW) | S | S | 공정 능력을 확인하는 법적 구속력이 있는 승인서. |
PPAP의 18개 문서 해독하기
무결점 생산을 달성하려면 각 문서에 담긴 엔지니어링 의도를 이해해야 합니다. 다음은 첫 번째 9개 요소에 대한 기술적 분석입니다. ppap 문서 목록.
1. 디자인 기록
이것이 프로젝트의 기본 원칙입니다. 여기에는 고객이 제공한 최종 확정된 CAD 도면(또는 수학적 3D 모델) 사본이 포함됩니다.
- 공학적 원칙: 이 도면의 모든 형상, 치수, 공차 및 주석에는 고유 번호를 부여하여 "풍선" 또는 "버블" 표시를 해야 합니다. 도면에 치수가 150개 있다면 검사 보고서에도 해당 치수에 대응하는 데이터 포인트가 150개 있어야 합니다.
2. 엔지니어링 변경 문서(ECO/ECN)
고객이 디자인을 업데이트한 경우 ~ 후에 최초 구매 주문서이지만 ~ 전에 PPAP 제출 시에는 엔지니어링 변경 통지(ECN)를 반드시 포함해야 합니다. 이는 귀사가 최신 개정판을 기준으로 제조하고 있으며, 구형 프로토타입 파일을 사용하고 있지 않음을 증명하는 것입니다.
3. 고객 엔지니어링 승인
항공우주 터빈 블레이드나 안전에 매우 중요한 자동차 브레이크와 같이 엄격한 규제를 받는 일부 부품은 다음을 요구합니다. 고객사 엔지니어링팀이 직접 서명해야 합니다. 대량 생산이 시작되기 전에 샘플 부품에 대한 사전 검토를 진행합니다. 필요한 경우, 이 서명된 승인서가 세 번째 요소입니다.
4. 설계 고장 모드 및 영향 분석(DFMEA)
공급업체가 책임이 있는 경우 설계 제조 공정뿐 아니라 부품 자체에 대해서도 DFMEA(설계 고장 모드 분석)를 제출해야 합니다. DFMEA는 제품이 현장에서 어떻게 고장날 수 있는지(예: 피로 파손, 열화)를 예측하고 각 고장 모드에 위험 우선순위 번호(RPN)를 부여하는 엄격하고 정량적인 스프레드시트입니다. RPN이 높은 경우에는 금형 제작을 시작하기 전에 설계 변경을 통해 위험을 완화해야 합니다.
5. 공정 흐름도
이것은 정확한 여정을 나타내는 시각적 도식입니다. 재료 공장 전체를 통과하는 여정입니다. 입고장에서 시작하여 모든 가공, 세척, 검사 공정을 거쳐 출하장에서 끝납니다.
- 엔지니어들이 그것을 요구하는 이유: 저는 이 도구를 사용하여 숨겨진 취급 손상 위험을 찾아냅니다. 고정밀 연삭 샤프트가 포장 전에 공장 바닥을 세 번 가로질러 이동될 경우, 공정 흐름도에서 이러한 불필요한 이동이 긁힘 결함의 주요 원인임을 확인할 수 있습니다.
6. 공정 고장 모드 및 영향 분석(PFMEA)
DFMEA는 다음을 분석합니다. 설계, PFMEA는 다음을 분석합니다. 공장. 이 문서에는 프로세스 흐름도의 모든 단계가 나열되어 있으며, "여기서 무엇이 잘못될 수 있을까요?"라는 질문을 던집니다.“
- 예: 40단계는 CNC 밀링. 고장 모드는 "공구 마모로 인한 구멍 크기 부족"입니다. 그 결과는 "부품 조립 불가"입니다. 완화 방안은 "자동 공구 수명 모니터링 및 50개 부품마다 게이지 핀 점검"입니다. PFMEA는 공급업체가 인적 오류와 기계적 오류를 예측했음을 입증합니다.
7. 관리 계획
이 문서는 공장 현장에서 가장 중요한 문서입니다. 관리 계획은 PFMEA에 나열된 완화 조치를 일상적인 운영 규칙으로 변환합니다. 이 계획은 기계 작업자에게 다음과 같은 사항을 명확하게 알려줍니다.
- 무엇을 측정해야 할까요? (예: 구멍 직경).
- 측정 방법 (예: 진입/중단 게이지).
- 얼마나 자주 측정해야 할까요? (예: 시간당 5개).
- 실패할 경우 어떻게 해야 할까요? (예: 해당 배치를 격리하고 품질 관리자에게 알립니다.).
8. 측정 시스템 분석(MSA)
대부분의 공급업체는 PPAP에서 바로 이 부분에서 실패합니다. 아무리 훌륭한 검사 보고서를 제출하더라도 측정 도구가 정확하지 않으면 데이터는 쓸모가 없습니다. MSA(특히 게이지 R&R - 반복성 및 재현성)는 측정 시스템의 정확성을 입증하는 통계적 분석입니다.
- 수학: 세 명의 서로 다른 작업자가 동일한 마이크로미터를 사용하여 동일한 부품 10개를 각각 세 번씩 측정하도록 합니다. 작업자 A와 작업자 B 간의 측정값 차이가 허용 오차 범위의 10%를 초과하면 측정 시스템은 불합격 처리됩니다. 측정 장비의 정확도를 신뢰할 수 없다면 부품을 승인할 수 없습니다.
9. 차원적 결과
이것이 바로 무력으로 얻은 증거입니다. 공급업체는 반드시 상당한 생산량을 제조하다 일반적으로 300개의 부품을 생산하며, 생산에 필요한 공구와 생산 주기 시간을 엄격하게 준수합니다. 이 배치에서 무작위로 샘플(보통 5~30개)을 추출합니다.
- 공급업체는 모든 샘플 부품에 대해 요소 1의 모든 "팽창된" 치수를 측정해야 합니다. 치수가 10.00mm +/- 0.05mm로 지정된 경우, 치수 측정 결과는 모든 부품에 대해 정확한 실측값(예: 10.02mm)을 보여주어야 합니다. 허용 오차를 벗어난 측정값이 하나라도 있으면 전체 PPAP가 불합격 처리됩니다.
엔지니어링 사례 연구: MSA의 환상과 레벨 5 감사
PPAP를 단순한 "형식적인 절차"로 취급할 경우 발생하는 심각한 재정적 결과를 이해하려면, 저희가 한 2차 자동차 부품 공급업체를 대상으로 실시한 실패 분석 사례를 살펴보시기 바랍니다.
시나리오: 해당 공급업체는 알루미늄 스티어링 너클 가공 계약을 체결하고 레벨 3 PPAP를 제출했습니다. 제출된 요소 9(치수 결과)에서 30개의 샘플 부품 모두 메인 베어링 보어의 허용 오차 범위인 +/- 0.02mm 이내로 완벽하게 일치하는 것으로 나타났습니다. 이에 따라 우리는 잠정적인 PSW 승인을 내렸습니다.
실패: 대량 생산 시작 3주 만에 자동차 OEM의 조립 라인이 가동을 중단했습니다. 베어링이 너클에 너무 헐겁게 압착되어 즉각적인 안전 결함이 발생했기 때문입니다. OEM은 eptahub.com에 $45,000달러 상당의 부품을 반품했습니다.
레벨 5 감사: 나는 즉시 공급업체 시설로 날아가 조사를 진행했다. PPAP 레벨 5 현장 감사. 저는 곧바로 CNC 스테이션으로 가서 Element 8(측정 시스템 분석)을 감사했습니다.
- 공급업체의 PPAP에 포함된 게이지 R&R 연구가 위조되었습니다.
- 그들은 복잡하고 정밀도가 높은 실린더를 측정하기 위해 표준 2점식 다이얼 내경계를 사용하고 있었습니다.
- 아침 근무자와 야간 근무자에게 동일한 불량 부품을 측정하도록 시켰더니 측정값이 0.03mm 차이밖에 나지 않았는데, 이는 도면의 전체 허용 오차 범위보다 큰 수치였습니다.
공학적 해결책: 공급업체는 규격에 맞지 않는 부품을 생산하고 있었지만, 결함 있는 측정 시스템(진정한 MSA 부재) 때문에 부품이 양호하다고 잘못 판단하고 있었습니다.
- 우리는 그들의 PSW(공공안전고용계약)를 취소했습니다.
- 우리는 그들에게 해당 특정 구멍에 맞는 자동 3점식 공압식 공기압 측정기를 구입하도록 강요했습니다.
- 게이지 R&R 연구를 재실시한 결과, 5% 미만의 분산값을 얻었습니다.
- 우리는 요소 7(관리 계획)을 업데이트하여 공기압 게이지 사용을 의무화했습니다.
이 사례 연구는 그 이유를 보여줍니다. PPAP 문서 18개 이것들은 관료주의적인 절차가 아닙니다. 이것들은 치명적인 고장이 출하장을 벗어나지 않도록 설계된 상호 연결되고 수학적으로 검증 가능한 시스템입니다.
10. 재료/성능 시험 결과
치수 공차를 완벽하게 맞춰 부품을 가공할 수 있지만, 원자재가 가짜라면 하중을 받을 때 부품이 심각하게 파손될 것입니다.
- 재료 시험 결과: 모든 부품에 대해 공급업체는 인증된 밀 테스트 보고서(MTR)를 제공해야 합니다. 예를 들어 eptahub.com의 BOM에 6061-T6 알루미늄이 명시되어 있다면, 이 문서에는 해당 금속이 실제로 6061-T6임을 증명하는 정확한 화학 질량 분석 및 물리적 인장 항복 시험 결과가 포함되어 있어야 합니다.
- 성능 테스트 결과: 도면에 2차 공정(예: "500시간 염수 분무 시험" 또는 "MIL-A-8625에 따른 경질 양극 산화 처리")이 필요한 경우, 해당 부품이 이러한 성능 시험을 통과했음을 입증하는 실험실 결과가 여기에 기록됩니다.
11. 초기 공정 연구 (통계적 공정 관리 – SPC)
이것이 PPAP의 수학적 핵심입니다. 세계적인 제조업체와 아마추어를 구분 짓는 기준이 됩니다. 우리는 다음을 찾고 있습니다. 공정 능력 (Cpk 그리고 Ppk).
- 공학적 개념: 허용 오차 범위가 왕복 2차선 고속도로라면, 제조 공정은 자동차와 같습니다. 자동차가 차선을 이리저리 심하게 흔들린다고 해서 반드시 충돌하는 것은 아닙니다. 아직, 하지만 결국엔 그렇게 될 겁니다. 우리는 차가 차선 정중앙을 유지하며 완벽하게 직진하기를 바랍니다.
- 수학: 공급업체는 최소 25개 하위 그룹(일반적으로 100개 부품)의 샘플에 대해 주요 특성을 측정합니다. 만약 Cpk 지수가 1.00 미만이면 해당 공정은 수학적으로 불량품을 생산할 것이 확실합니다. 자동차 및 항공우주 표준은 다음을 요구합니다. Cpk 보다 큰 1.33 (허용 가능) 또는 1.67 (훌륭합니다). 만약 당신의 Cpk 수치가 낮으면 PPAP에 서명할 수 없습니다. 공장을 수리해야 합니다.
12. 적격 실험실 문서
공급업체가 Element 10에 대한 보고서 작성을 위해 자체 실험실 또는 제3자 시험 시설을 이용하는 경우, 해당 실험실의 역량을 입증해야 합니다. 즉, 실험실의 보고서를 제출해야 합니다. ISO/IEC 17025 인증서가 필요합니다. 인증받지 않은 정비소에서는 항공우주 등급 티타늄을 테스트할 수 없습니다.

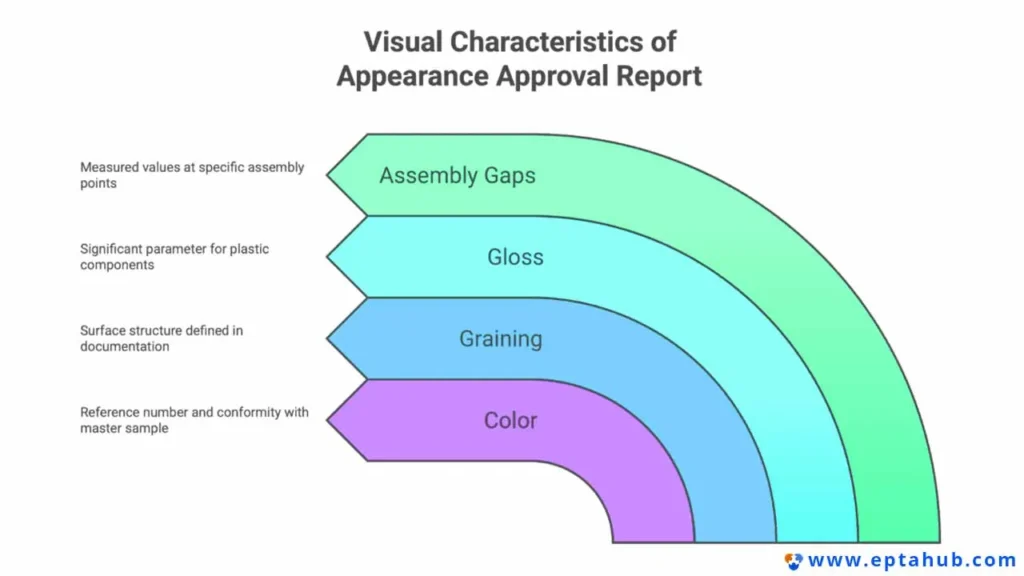

13. 외관 승인 보고서(AAR)
엔진 내부 부품의 경우 외관은 그다지 중요하지 않습니다. 하지만 자동차 대시보드 패널이나 고급 브러시드 알루미늄 섀시와 같이 소비자에게 노출되는 외관 부품의 경우 AAR(Advanced Approval Report)은 필수적입니다. AAR은 색상, 결, 질감, 광택이 고객이 설정한 최종 디자인 기준과 완벽하게 일치하는지 검증합니다.
14. 샘플 제품
공급업체는 PPAP 생산 과정에서 생산된 부품 중 무작위로 샘플링한 샘플을 고객에게 직접 배송해야 합니다. eptahub.com에서는 당사의 품질 관리 엔지니어가 이러한 물리적 샘플을 독립적으로 측정하여 공급업체의 요소 9(치수 결과)가 정확한지 검증합니다.
15. 마스터 샘플
공급업체는 승인된 PPAP 생산 과정에서 제작된 부품 중 최소 하나를 자사 공장에서 영구적으로 (또는 금형이 교체될 때까지) 보관해야 합니다. 이를 "마스터 샘플"이라고 합니다.“
- 공학적 목적: 이는 궁극적인 결정권자입니다. 2년 후 미묘한 시각적 결함으로 인해 분쟁이 발생할 경우, 고객과 공급업체 모두 마스터 샘플을 꺼내어 공정 승인 당시 부품의 외관이 어떠했는지 확인할 것입니다.
16. 점검 보조 도구
공급업체가 조립 라인에서 부품 검사를 위해 맞춤형 도구(예: 맞춤형 합격/불합격 게이지, 3D 프린팅 윤곽 고정 장치 또는 테스트 지그)를 제작하는 경우, 해당 도구를 여기에 기록해야 합니다. 검사 보조 도구는 목록에 등록되어야 하며, 게이지 자체의 마모를 방지하기 위한 교정 기록을 보유해야 합니다.
17. 준수 기록 (고객별 요구사항)
이 부분은 사람들이 종종 혼란스러워하며 검색하는 부분입니다. ppap 19 문서 목록 PDF. AIAG 매뉴얼에는 공식적인 19번째 요소가 없습니다. 하지만 17번째 요소는 고객별 요구사항(CSR)을 포괄하는 범주입니다.
- 여기에는 환경 규정 준수 선언(RoHS, REACH, 분쟁 광물 보고), 독자적인 포장 사양 또는 개별 OEM에서 요구하는 특정 열처리 인증이 포함됩니다.

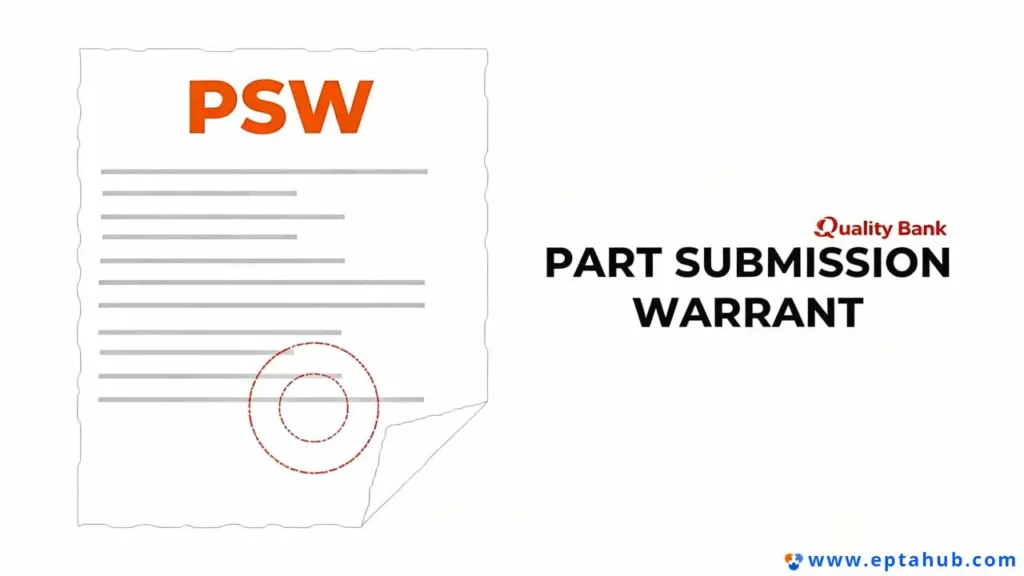

18. 부품 제출 보증서(PSW)
PSW는 PPAP 패키지 전체의 표지이자 최종적이며 법적 구속력이 있는 선언서입니다.
- 여기에는 부품 번호, 개정 수준, 제출 수준(1-5) 및 제출 사유가 요약되어 있습니다.
- 서명: 공급업체의 품질 관리자가 PSW(제품 안전 작업 명세서)에 서명하는 것은 법적 보증을 하는 것과 같습니다. “모든 데이터를 검증했습니다. 저희 공정은 충분한 역량을 갖추고 있습니다. 계약 기간 동안 단 하나의 변수도 변경하지 않고 이 부품을 정확히 같은 방식으로 생산할 것입니다.”
- 고객이 앞서 언급된 17개 문서를 검토하고 해당 프로세스가 견고하다고 판단하면 PSW에 서명합니다. 그런 후에야 대량 생산이 승인됩니다.
조달 프로세스 간소화: PPAP 문서 목록 (엑셀 형식)
수백 개의 공급업체를 관리할 때는 PPAP 승인을 추적하기 위해 복잡한 이메일 스레드에 의존할 수 없습니다. 많은 구매팀은 다음과 같은 방법을 찾습니다. 엑셀로 작성된 PPAP 문서 목록 주형.
eptahub.com에서는 공급업체가 표준화된 Excel 추적 매트릭스를 사용하여 패키지를 제출하도록 요구합니다. 다음은 매트릭스를 구성하는 방법의 예시 구조입니다. ppap 문서 예시 포함 CNC 가공 샤프트용 트래커:
| 요소 | 문서 이름 | 파일 이름 지정 규칙 | 상태 | 필수 콘텐츠 예시 |
|---|---|---|---|---|
| 1 | 디자인 레코드 | 01_Design_Record_RevB.pdf |
승인됨 | 45가지 치수를 보여주는 풍선 그림. |
| 6 | PFMEA | 06_PFMEA_CNC_Shaft.xlsx |
승인됨 | 공구 진동을 위험 요소로 식별하고, RPM 제한을 통해 이를 완화합니다. |
| 7 | 관리 계획 | 07_Control_Plan_CNC.pdf |
보류 중 | 외경 측정 빈도를 반드시 명시해야 합니다(예: 부품 20개당 1회). |
| 8 | MSA(게이지 R&R) | 08_MSA_Micrometer.xlsx |
거절됨 | 측정자 편차가 15%를 초과했습니다. 마이크로미터를 재보정하고 다시 측정해야 합니다. |
| 9 | 차원적 결과 | 09_Dim_Layout_30pcs.xlsx |
승인됨 | 풍선 그림과 일치하는 30개 부품으로 구성된 100% 레이아웃. |
| 11 | 프로세스 연구 | 11_SPC_Cpk_Report.pdf |
승인됨 | 쇼 Cpk 임계 베어링 저널 직경에서 1.45의 차이. |
| 18 | PSW | 18_PSW_Signed.pdf |
보류 중 | 최종 승인 전에 8번 항목에 대한 승인을 기다리고 있습니다. |
공급업체가 PDF 및 Excel 파일을 이 정확한 매트릭스에 맞춰 작성하도록 함으로써 QA 엔지니어는 제출물을 체계적으로 검토하여 제품 출시 시간을 획기적으로 단축할 수 있습니다.
엔지니어의 결론: PPAP는 왜 필수불가결한가
고객이 질문할 때 PPAP 문서를 배우는 방법, 제 조언은 이를 행정적 부담으로 보는 것을 멈추고 엔지니어링 보험 정책으로 보기 시작하라는 것입니다.
PPAP가 등장하기 전에는 제조업체들이 "검사 기반 품질 관리"에 의존하여 생산 라인 마지막 단계에서 양품과 불량품을 가려내는 방식을 사용했습니다. 이는 막대한 자본 낭비였습니다. PPAP는 전 세계 제조 패러다임을 "공정 기반 품질 관리"로 전환시켰습니다.“
엄격하게 시행함으로써 PPAP 문서 18개, 그러면 공급업체에게 그들의 주장을 입증하도록 강요할 수 있습니다. 프로세스 수학적으로 결함이 발생할 가능성이 전혀 없습니다. 부품 제출 보증서에 서명하는 것은 단순히 금속이나 플라스틱 조각을 승인하는 것이 아니라, 고도로 통제되고 반복 가능한 생태계를 승인하는 것입니다. 단순한 스탬핑 브래킷이든 복잡한 항공우주 터빈이든, PPAP는 공급망 실패를 방지하는 최고의 방어 수단입니다.
